N° d'article:
502301291054
Type
| Équipement supplémentaire | aucune |
| Référence | 01291054 |
| Type | HRS100-WF-40 |
Domaine d'utilisation

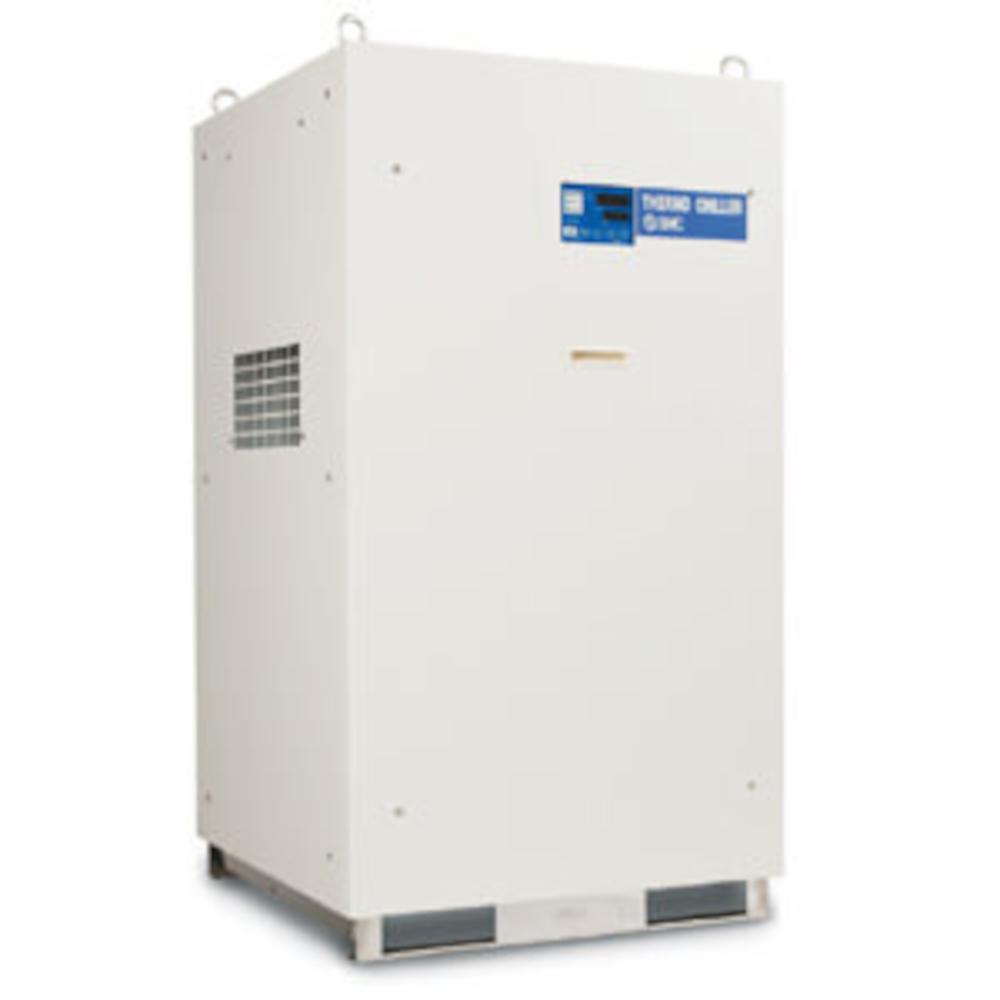

- L'appareil de refroidissement et de régulation de température HRS100 de SMC est utilisé pour le refroidissement et la régulation de la température des fluides en circulation dans les applications industrielles.
- Il est adapté à une utilisation sur des machines et des installations générant de la chaleur en continu.
- L'appareil de refroidissement et de régulation de température sert à évacuer la chaleur de processus et à stabiliser les températures de fonctionnement dans les circuits de fluides.
- Grâce à ses interfaces de communication, il peut être intégré dans des installations automatisées et des systèmes de commande.
- Le refroidisseur et régulateur de température SMC HRS100 est un refroidisseur industriel à eau destiné au refroidissement de fluides, en version standard.
- La régulation s'effectue via un régulateur PID et garantit une grande stabilité de la température.
- L'appareil de refroidissement et de régulation de température dispose d'une fonction de chauffage intégrée permettant de réguler la température du fluide en circulation.
- L'appareil est équipé de série d'une interface RS232C et RS485, ainsi que d'entrées et de sorties numériques permettant la communication avec des systèmes de niveau supérieur.
- Méthode de refroidissement : refroidissement par eau
- Réfrigérant - R410A (FKC)
- Quantité de réfrigérant : 1,23 kg
- Méthode de régulation - Régulateur PID
- Température ambiante : de -2 à 45 °C
- Fluide de circulation : eau du robinet, solution aqueuse d'éthylène glycol à 15 %, eau déionisée
- Plage de réglage de la température : de - 5 à 35 °C
- Puissance frigorifique (50/60 Hz) - 10,0/11,0 kW
- Puissance de chauffage (50/60 Hz) - 1,7/2,2 kW
- Stabilité de la température : ±1,0 °C
- Débit nominal de la pompe (50/60 Hz) (sortie) - 42/56 l/min
- Débit maximal de la pompe (50/60 Hz) - 55/68 l/min
- Hauteur de refoulement max. (50/60 Hz) - 50 m
- Débit minimal de fonctionnement (50/60 Hz) - 28/42 l/min
- Capacité du réservoir : 18 l
- Raccord d'alimentation pour le fluide de circulation, raccord de retour pour le fluide de circulation - G 3/4"
- Vidange du réservoir - G 1/4"
- Plage de pressions côté alimentation (remplissage automatique du fluide de circulation) : de 0,2 à 0,5 MPa
- Température du fluide côté alimentation (remplissage automatique du fluide de circulation) : de 5 à 35 °C
- Orifice de remplissage pour le remplissage automatique du fluide de circulation - G 1/2"
- Raccord de trop-plein (remplissage automatique du fluide de circulation) - G 1"
- Matériaux en contact avec les fluides : acier inoxydable, cuivre (brasage d'échangeurs thermiques), laiton, bronze, PTFE, PU, EPDM, PVC, NBR, PE, NR, PBT, PP, POM, carbone, céramique
- Plage de température de l'eau du système : de -5 à 40 °C
- Plage de pressions de l'eau du circuit : de 0,3 à 0,5 MPa
- Débit d'eau requis pour l'installation (50/60 Hz) - 33/34 l/min
- Différence de pression de l'eau du circuit - min. 0,3 MPa
- Entrée/sortie pour l'eau de l'installation - G 3/4"
- Matériaux en contact avec le fluide (eau de service) : acier inoxydable, cuivre (brasage de l'échangeur thermique), bronze, laiton, PTFE, NBR, EPDM
- Alimentation électrique - triphasée 380 à 415 V CA (50/60 Hz) Plage de tension admissible ±10 % (pas de variations de tension prolongées)
- Disjoncteur différentiel compatible (courant nominal) - 20 A
- Disjoncteur différentiel compatible (sensibilité au courant de fuite) - 30 mA
- Courant nominal (50/60 Hz) - 6,4/7,2 A
- Puissance absorbée nominale (50/60 Hz) - 3,4/4,4 kW (4,5/5,0 kVA)
- Niveau sonore : 70 dB(A)
- Hauteur : 1 235 mm
- Largeur - 687 mm
- Profondeur : 715 mm
- Poids (à sec) - 151 kg
