N° d'article:
502301114291
Type
| Puissance frigorifique | 15,7 kW |
| Équipement supplémentaire | aucune |
| Référence | 01114291 |
| Type | HRSH150-WF-40 |
Domaine d'utilisation
- L'appareil de refroidissement et de régulation de température HRSH de SMC est utilisé pour le refroidissement et la régulation de la température des fluides en circulation dans les processus industriels.
- Il est adapté aux applications disposant d'un circuit d'eau existant, dans lesquelles une température constante du fluide est requise.
- L'appareil de refroidissement et de régulation de température HRSH est utilisé pour évacuer la chaleur de processus et stabiliser les conditions de température dans les machines et les installations.
- Grâce à ses interfaces de communication intégrées, il peut être intégré dans des systèmes de production et de commande automatisés.

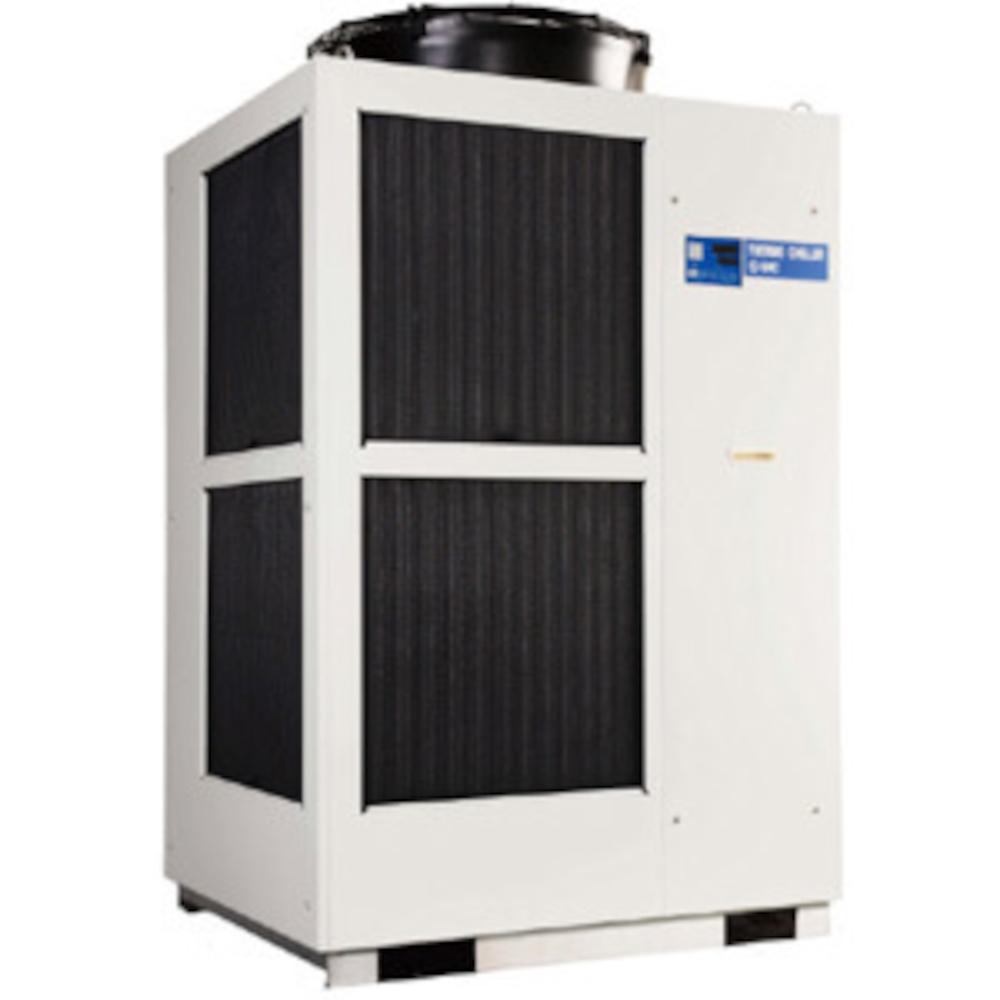

- L'appareil de refroidissement et de régulation de température SMC de la série HRSH est un refroidisseur industriel à eau destiné aux fluides en circulation.
- L'onduleur triple permet de réaliser des économies d'énergie exceptionnelles.
- La température est régulée avec précision grâce à la commande coordonnée du compresseur à inverseur CC, du ventilateur à inverseur CC et du détendeur électronique.
- L'appareil offre une grande stabilité de température grâce à une régulation PID et dispose d'une fonction de chauffage sans élément chauffant séparé.
- L'équipement de série comprend des interfaces de communication RS232C et RS485 ainsi que des entrées et sorties numériques pour la connexion à l'installation.
- Méthode de refroidissement - Modèle à refroidissement par eau
- Réfrigérant - R410A (HFC) : GWP 2088
- Méthode de régulation - Régulation PID
- Température ambiante : de -2 à 45 °C
- Altitude géographique - 3 000 m max.
- Fluide de circulation : eau du robinet, solution aqueuse d'éthylène glycol à 15 %, eau déionisée
- Plage de réglage de la température : de - 5 à 35 °C
- Puissance frigorifique : 15,7 ou 24 kW
- Puissance de chauffage : 3,5 ou 7,5 kW
- Stabilité de la température : ±0,1 °C
- Débit nominal de la pompe (sortie) : 45 l/min (0,45 MPa)
- Débit maximal de la pompe : 130 l/min
- Hauteur de refoulement max. - 50 m
- Débit minimal de fonctionnement : 25 l/min
- Capacité du réservoir : 42 l
- Raccord d'alimentation pour le fluide de circulation, raccord de retour pour le fluide de circulation - G 1"
- Vidange du réservoir - G 3/4"
- Plage de pressions côté alimentation (remplissage automatique du fluide de circulation) : de 0,2 à 0,5 MPa
- Température du fluide côté alimentation (remplissage automatique du fluide de circulation) : de 5 à 35 °C
- Orifice de remplissage pour le remplissage automatique du fluide de circulation - G 1/2"
- Raccord de trop-plein (remplissage automatique du fluide de circulation) - G 1"
- Matériaux en contact avec les fluides : acier inoxydable, cuivre (brasage de l'échangeur thermique), laiton, bronze, PTFE, PU, FKM, EPDM, PVC, NBR, POM, PE, NR
- Plage de température de l'eau du système : de -5 à 40 °C
- Plage de pressions de l'eau du circuit : 0,3 à 0,5 MPa
- Débit d'eau requis pour l'installation : 30 ou 55 l/min
- Différence de pression de l'eau du circuit - min. 0,3 MPa
- Raccord de retour/aller pour l'eau de l'installation - G 1"
- Matériaux en contact avec le fluide (eau de service) : acier inoxydable, cuivre (brasage de l'échangeur thermique), bronze, laiton, PTFE, NBR, EPDM
- Alimentation électrique - triphasée 380 à 415 V CA (50/60 Hz) Plage de tension admissible ±10 % (pas de variations de tension prolongées)
- Disjoncteur différentiel (courant nominal) - 30 A
- Disjoncteur différentiel (sensibilité au courant de fuite) - 30 mA
- Courant nominal de service : 8,8 ou 12,8 A
- Puissance absorbée nominale : 5,3 ou 8,2 kW (6,1 ou 8,9 kVA)
- Niveau sonore : 60 dB(A)
- Indice de protection contre l'eau - IPX4
- Hauteur : 1 235 mm
- Largeur - 687 mm
- Profondeur : 715 mm
- Poids (à sec) : environ 180 kg
