N° d'article:
502301282900
Type
| Équipement supplémentaire | aucun |
| Référence | 01282900 |
| Type | HRSH090-WF-40 |
Domaine d'utilisation
- L'appareil de refroidissement et de régulation de température SMC HRSH090 est utilisé pour le refroidissement et la régulation de la température des fluides en circulation dans les processus industriels.
- Il est adapté aux applications disposant d'un circuit d'eau d'installation existant et présentant une charge thermique variable, dans lesquelles une température constante du fluide est requise.
- L'appareil de refroidissement et de régulation de température est utilisé pour évacuer la chaleur de processus et pour stabiliser les conditions de température dans les machines et les installations.
- Grâce à ses interfaces de communication intégrées, il peut être intégré dans des systèmes de production et de commande automatisés.

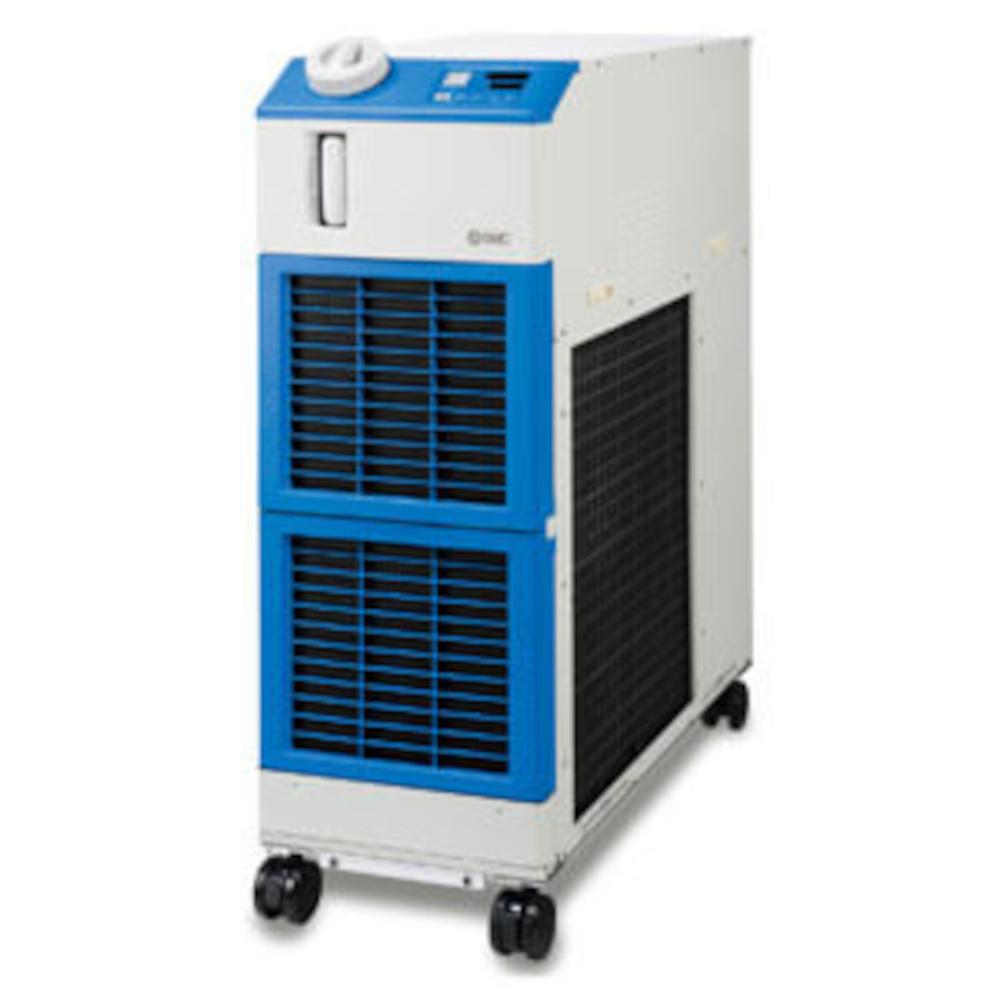

- L'appareil de refroidissement et de régulation de température HRSH090 de SMC est un refroidisseur industriel à eau destiné aux fluides en circulation.
- L'onduleur triple permet de réaliser des économies d'énergie exceptionnelles.
- La température est régulée avec précision grâce à la commande coordonnée du compresseur à inverseur CC, du ventilateur à inverseur CC et du détendeur électronique.
- L'appareil offre une grande stabilité de température grâce à une régulation PID et dispose d'une fonction de chauffage sans élément chauffant séparé.
- L'équipement de série comprend des interfaces de communication RS232C et RS485 ainsi que des entrées et sorties numériques pour la connexion à l'installation.
- Méthode de refroidissement - Modèle à refroidissement par eau
- Réfrigérant - R410A (HFC) : GWP 2088
- Méthode de régulation - Régulation PID
- Température ambiante : de -5 à 45 °C
- Altitude géographique - 3 000 m max.
- Fluide de circulation : eau du robinet, solution aqueuse d'éthylène glycol à 15 %
- Plage de réglage de la température : de - 5 à 40 °C
- Puissance frigorifique : 11 kW
- Puissance de chauffage : 2,5 kW
- Stabilité de la température : ±0,1 °C
- Débit nominal de la pompe (sortie) : 45 l/min (0,5 MPa)
- Débit maximal de la pompe : 60 l/min
- Hauteur de refoulement max. : 50 m
- Plage de pressions réglable : de 0,1 à 0,5 MPa
- Débit minimal de fonctionnement : 20 l/min
- Capacité du réservoir : 18 l
- Raccord de sortie du fluide de circulation, raccord de retour du fluide de circulation - G 1"
- Purge du réservoir - G 1/4"
- Matériaux en contact avec les fluides : acier inoxydable, cuivre (brasage de l'échangeur thermique), laiton (filtre en Y), carbone, céramique, PTFE, FKM, EPDM, PVC, NBR, POM, PE
- Plage de température de l'eau du système : de -5 à 40 °C
- Plage de pressions de l'eau du circuit : de 0,3 à 0,5 MPa
- Débit d'eau de service requis : 25 l/min
- Différence de pression de l'eau d'alimentation - min. 0,3 MPa
- Raccord de retour/de départ de l'eau du système - G 1/2"
- Matériaux en contact avec le fluide (eau de l'installation) : acier inoxydable, cuivre (brasage de l'échangeur thermique), bronze, laiton, PTFE, NBR, EPDM
- Alimentation électrique - triphasée 200 V CA (50 Hz), triphasée 200 à 230 V CA (60 Hz), plage de tension admissible ±10 % (pas de variations de tension prolongées) / triphasée 460 à 480 V CA (60 Hz), plage de tension admissible +4 %, -10 % (tension maximale inférieure à 500 V et pas de variations de tension prolongées)
- Disjoncteur différentiel compatible (courant nominal) - 20 A
- Disjoncteur différentiel compatible (sensibilité au courant de fuite) - 30 mA
- Courant nominal de fonctionnement : 6,8 A
- Puissance absorbée nominale : 4,0 kW (4,7 kVA)
- Niveau sonore : 65 dB(A)
- Hauteur : 1 080 mm
- Largeur : 377 mm
- Profondeur : 970 mm
- Poids (à sec) : 121 kg
