Domaine d'utilisation
- L'appareil de refroidissement et de régulation de température HRZ de SMC est utilisé pour le refroidissement et la surveillance de la température dans les installations industrielles de production et de traitement.
- Les applications typiques sont les machines de découpe et de soudage au laser, les fraiseuses à commande numérique, les presses à injection ainsi que les machines d'impression.
- L'appareil de refroidissement et de régulation de température HRZ convient également aux lignes d'emballage, aux installations de nettoyage, aux bancs d'essai et tout particulièrement aux applications dans l'industrie des semi-conducteurs.
- Il est utilisé pour réguler la température des composants, des fluides de process et des circuits de refroidissement.

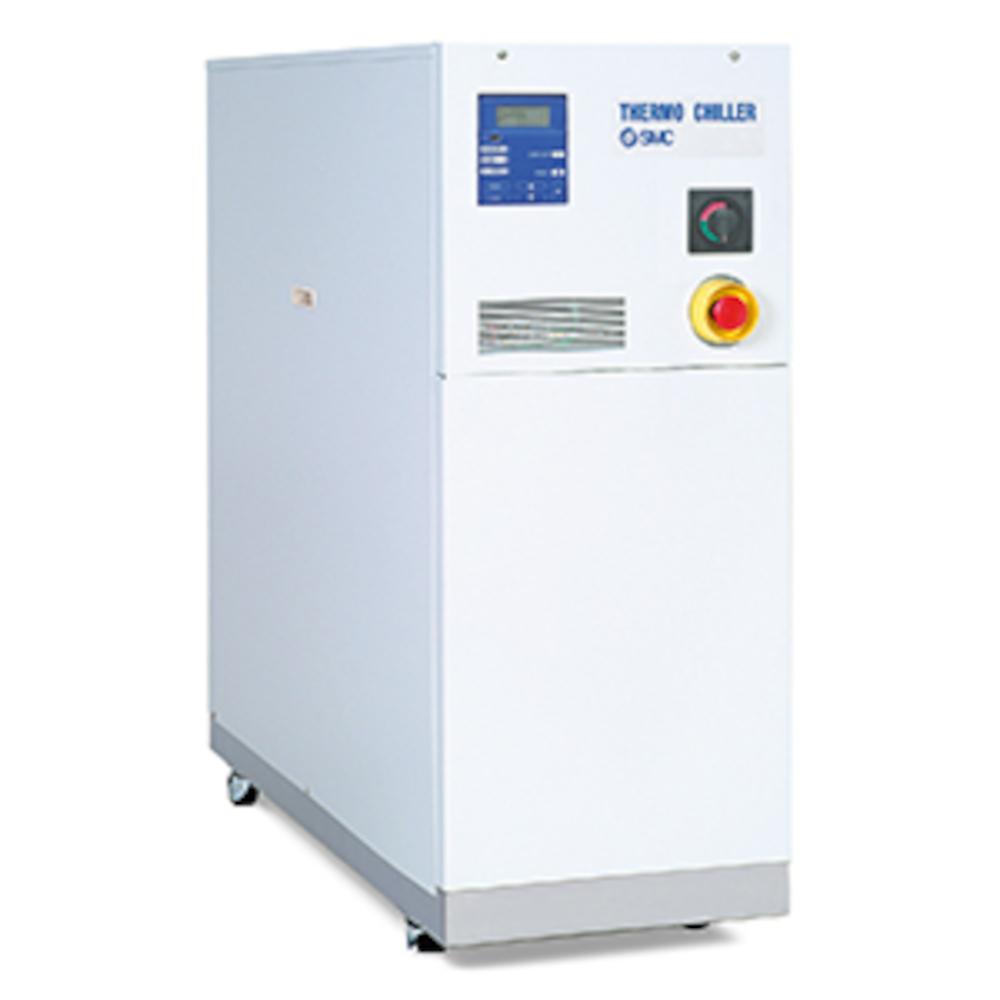

- L'appareil de refroidissement et de régulation de température SMC de la série HRZ est un refroidisseur industriel à eau destiné au refroidissement de fluides, équipé d'un variateur de fréquence pour la pompe et d'un variateur de fréquence pour le compresseur.
- La technologie des variateurs adapte la puissance du moteur de la pompe et du compresseur en fonction des besoins et favorise un fonctionnement économe en énergie.
- Le système de régulation de température amélioré garantit une grande stabilité de la température et des temps de refroidissement réduits.
- L'appareil de refroidissement et de régulation de température est adapté à différents fluides en circulation et peut être intégré à des systèmes de niveau supérieur via RS-485, une communication analogique ou DeviceNet.
- Méthode de refroidissement - Modèle à refroidissement par eau
- Circuits de refroidissement - 1 circuit de refroidissement
- Type de régulation de température : régulateur PID
- Réfrigérant - R410A (HFC, PRG : 2 088)
- Quantité de réfrigérant : 1,5 kg
- Température ambiante : de -10 à 35 °C
- Humidité relative : 30 à 70 % HR
- Altitude géographique - 1 000 m max.
- Fluide de circulation : fluides fluorés ou solution aqueuse d'éthylène glycol
- Plage de réglage de la température : de -20 à 90 °C
- Stabilité de la température : ±0,1 °C
- Puissance frigorifique (dans les conditions suivantes) : de 4 (2) à 10 (4) kW
- Température du fluide en circulation : - 20 °C (-10 °C)
- Température de l'eau du circuit : - 25 °C
- Débit du fluide en circulation : 20 l/min
- Débit de la pompe du système de circulation - 0,65 ou 0,72 MPa (à 20 l/min)
- Débit nominal du circuit de circulation - 20 l/min
- Plage d'affichage du débit : de 10 à 40 l/min
- Plage de débit : de 10 à 40 l/min
- Plage d'affichage de la pression d'alimentation : de 0 à 1,5 MPa
- Capacité du réservoir principal : environ 15 l
- Capacité du réservoir secondaire : environ 16 l
- Pièces en contact avec le fluide (fluide en circulation) : acier inoxydable, EPDM, brasage au cuivre (échangeur thermique), silicium, PPS, résine fluorée
- Différence de hauteur entre ce produit et l'installation de l'utilisateur - 10 m max.
- Taille du raccord d'alimentation : Rc 3/4" (avec bouchon)
- Taille du raccord de retour - Rc 3/4" (avec bouchon)
- Diamètre du raccord de vidange : Rc 3/8" (avec vanne/bouchon)
- Température de l'eau de refroidissement : de -10 à 30 °C
- Pression d'entrée du système d'eau de refroidissement : 0,3 à 0,7 MPa
- Différence de pression entre l'entrée et la sortie de l'eau du système - min. 0,3 MPa
- Débit d'eau requis pour l'installation : 12 ou 15 l/min
- Taille du raccord d'entrée : Rc 1/2" (avec bouchon)
- Taille du raccord de sortie : Rc 1/2" (avec bouchon)
- Matériaux en contact avec le fluide (eau de l'installation) : acier inoxydable, EPDM, brasure au cuivre (échangeur thermique), silicium, laiton, NBR
- Tension - triphasée 200 V CA/200 à 208 ±10 % (50/60 Hz)
- Courant max. : 22 à 26 A
- Disjoncteur différentiel - 30 A (sensibilité du disjoncteur différentiel : 30 mA)
- Fonction de communication - Entrée/sortie de contact (connecteur D-Sub à 25 broches, femelle) Interface série RS-485 (connecteur D-Sub à 9 broches, femelle)
- Normes respectées : SEMI, marquage CE/UKCA, UL
- Dimensions extérieures : 380 x 870 x 950
- Poids : 165 ± 5 kg
