N° d'article:
351101522459
Type
| Filetage de raccordement | M5 |
| Référence | 01522459 |
| Type | ISE20-P-M5-L |
Domaine d'utilisation

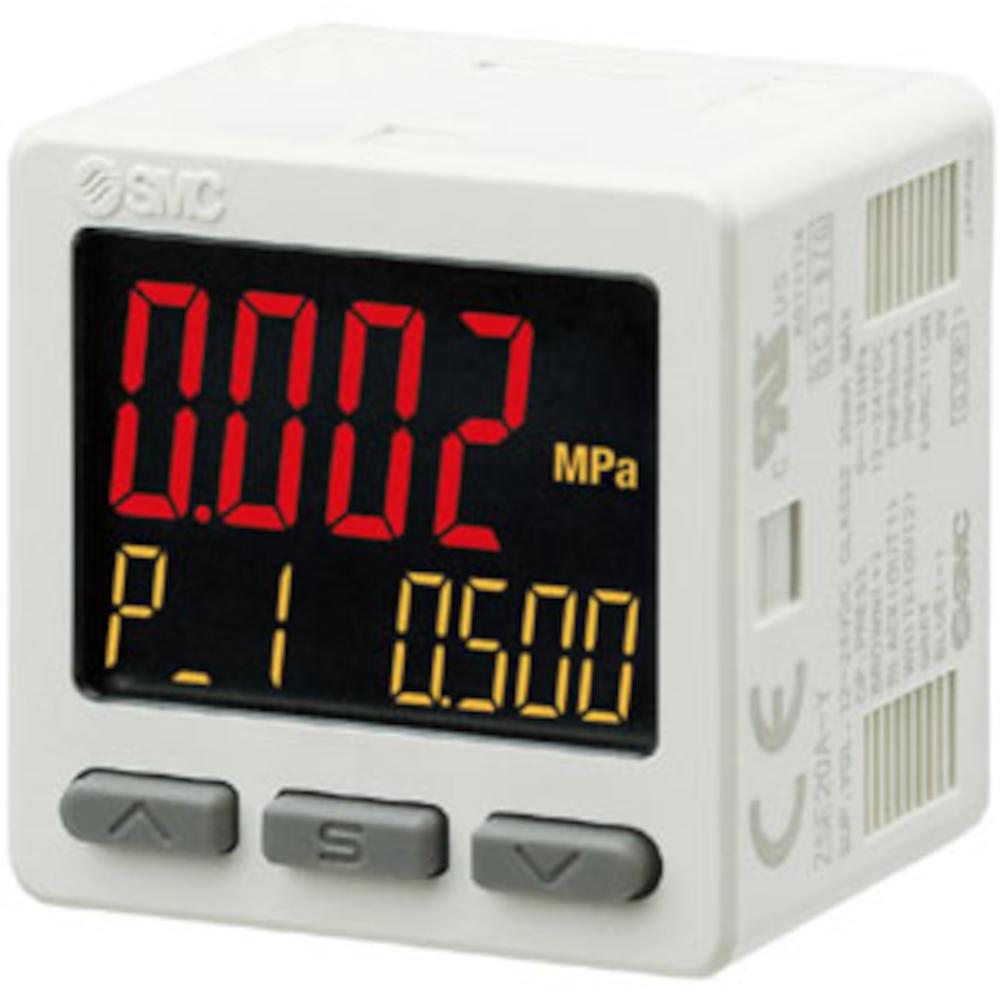

- Le capteur de pression numérique ISE20 de SMC est utilisé dans les installations pneumatiques pour la surveillance et l'analyse des valeurs de pression.
- Il est adapté aux applications dans les domaines de l'automatisation et de la fabrication.
- Le capteur de pression sert à mesurer la surpression dans les systèmes à air comprimé ainsi que dans les gaz non corrosifs et ininflammables.
- Il est utilisé pour la surveillance des processus et le contrôle des points de commutation dans les installations industrielles.
- Le capteur de pression numérique SMC ISE20 se distingue par une grande précision de mesure et un temps de réponse rapide.
- L'affichage en 2 parties et en trois couleurs permet une représentation claire des valeurs mesurées et des paramètres.
- Les réglages peuvent être effectués pendant l'affichage de la valeur de mesure actuelle.
- Le capteur de pression est livré avec un câble de raccordement et dispose de différentes fonctions d'affichage et de réglage.
- Matériau du raccord de fluide : PBT, CB156, PPS résistant à la chaleur ; joint torique : HNBR (variante avec raccord R 1/8" : C3604 (nickelé chimiquement), acier inoxydable 304, NBR)
- Matériau du capteur de pression : silicium
- Fluide : air comprimé, gaz non corrosif, gaz ininflammable
- Plage de pression nominale : de -0,100 à 1,000 MPa
- Plage de pression d'affichage/de réglage : de -0,105 à 1,050 MPa
- Incrément minimal réglable : 0,001 MPa
- Pression d'essai : 1,5 MPa
- Tension d'alimentation : 12 à 24 V CC ±10 %, ondulation résiduelle (crête à crête) max. 10 %
- Consommation de courant - max. 25 mA
- Protection - Protection contre les inversions de polarité
- Précision d'affichage : ±2 % de la pleine échelle ±1 chiffre (température ambiante 25 ± 3 °C)
- Répétabilité : ±0,2 % de la pleine échelle ±1 chiffre
- Caractéristiques en fonction de la température : ±2 % de la pleine échelle (référence à 25 °C)
- Type de sortie - collecteur ouvert PNP, 1 sortie
- Mode de sortie - Mode hystérésis, comparateur à fenêtre, sortie d'erreur, sortie désactivée
- Fonctionnement en commutation - sortie non inversée, sortie inversée
- Courant de charge max. : 80 mA
- Chute de tension interne (tension résiduelle) : 1 V ou moins (pour une charge de 80 mA)
- Temps de réponse (valeur sans filtre numérique (à 0 ms)) - ≤ 1,5 ms (avec fonction anti-oscillation : 20, 100, 500, 1 000, 2 000, 5 000 ms)
- Mode hystérésis - Variable à partir de 0
- Comparateur à fenêtre - Variable à partir de 0
- Protection - Protection contre les courts-circuits
- Unité : MPa, kPa, kgf/cm², bar, psi
- Type d'affichage : LCD
- Nombre d'affichages - Affichage à 3 chiffres en trois couleurs
- Couleur d'affichage : 1re ligne rouge/verte, 2e ligne orange
- Nombre de chiffres affichés : 1re ligne à 4 chiffres (7 segments), 2e ligne à 4 chiffres (premier chiffre à 11 segments, les autres à 7 segments)
- Indicateur de fonctionnement - S'allume lorsque la sortie de commutation est sur ON. OUT1 orange
- Filtres numériques - 0, 10, 50, 100, 500, 1 000, 5 000 ms
- Indice de protection - IP40
- Tension d'essai : 1 000 V CA pendant 1 minute entre les bornes et le boîtier
- Résistance d'isolement : 50 MΩ ou plus (mesurée à 500 V CC à l'aide d'un testeur d'isolement) entre les bornes et le boîtier
- Plage de températures de fonctionnement : -5 à 50 °C ; stockage : -10 à 60 °C (sans condensation ni gel)
- Plage d'humidité relative : de 35 à 85 % (sans condensation)
- Normes - UL/CSA (E216656), marquage CE/UKCA (directive CEM/directive RoHS)
- Longueur du câble de raccordement avec connecteur : 2 m
- Ø extérieur du câble de raccordement : 3,4 mm
- Filetage de raccordement - M5 x 0,8 ou R 1/8"
- Largeur : 30 mm
- Hauteur : 30 mm
- Profondeur : 26,5 mm
- Poids : 57 ou 67 g
