N° d'article:
351102441189
Type
| Plage de pressions | 0 à 500 bar |
| Référence | 02441189 |
| Type | ISE79S-F02-L2 |
Domaine d'utilisation

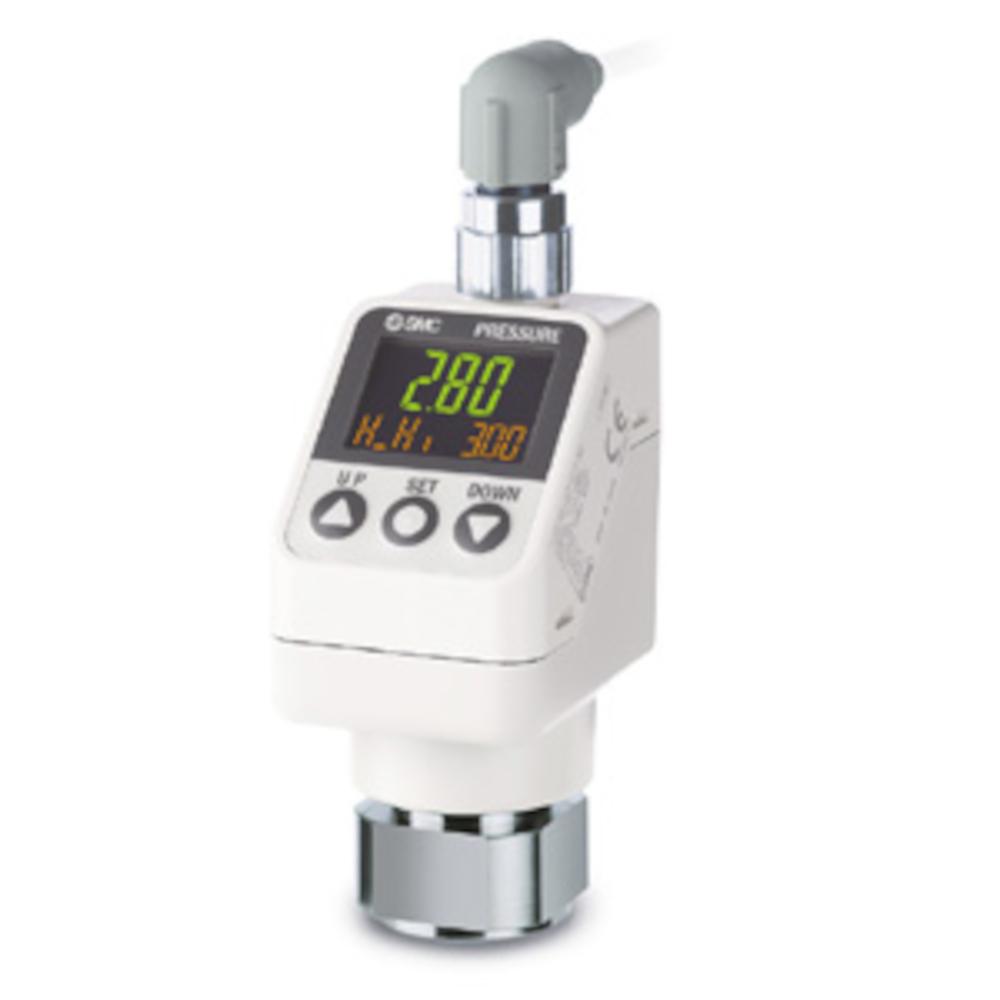

- Le capteur de pression numérique de précision ISE70G de SMC est utilisé pour la surveillance et la commande des valeurs de pression dans les installations utilisant des fluides liquides et gazeux.
- Il convient aux applications dans les domaines de l'hydraulique, de la construction mécanique et de l'automatisation industrielle.
- Le capteur de pression de précision sert à la surveillance des processus et à la connexion à des systèmes de commande modernes via IO-Link.
- Il est utilisé partout où des valeurs de pression doivent être mesurées, affichées et traitées avec précision.
- Le capteur de pression numérique de précision ISE70G de SMC est adapté aux liquides et aux gaz qui ne provoquent pas de corrosion des pièces en contact avec le fluide.
- L'afficheur pivotant en trois parties offre une bonne lisibilité quelle que soit la position de montage.
- Le capteur de pression de précision dispose d'un écran LCD principal bicolore, d'une communication IO-Link ainsi que de sorties de commutation NPN ou PNP au choix.
- L'indice de protection IP67 et les nombreuses fonctions de réglage et de diagnostic garantissent un fonctionnement fiable.
- Surface de mesure de pression du capteur : Al₂O₃ (oxyde d'aluminium à 96 %)
- Matériau du raccord de conduite - C3604 (nickelé chimiquement)
- Matériau du joint torique : FKM + graisse (1 MPa), joint carré en FKM (2, 5, 10, 16 MPa)
- Fluides compatibles : liquides ou gaz qui ne corrodent pas les pièces en contact avec le fluide
- Plage de pression nominale : de 0 à 50 MPa max.
- Plage de pression d'affichage/de réglage : de -2,5 à 52,5 MPa
- Plus petite unité d'affichage/de réglage : 0,001 / 0,01 / 0,1 MPa
- Pression d'essai : de 3 à 75 MPa
- Tension d'alimentation (pour sortie PNP) : 12 à 24 V CC ±10 %, ondulation résiduelle (p-p) max. 10 %
- Tension d'alimentation (avec IO-Link) : de 18 à 30 V CC, tension de ronflement (crête à crête) comprise dans cette plage à 10 %
- Consommation électrique - max. 35 mA
- Protection - Protection contre les inversions de polarité
- Précision d'affichage : ±2 % de la pleine échelle ±1 chiffre (température ambiante 25 ±3 °C)
- Répétabilité : ±0,5 % de la pleine échelle
- Caractéristiques de température : ±3 % ou ±5 % de la pleine échelle (normalisé à 25 °C)
- Type de sortie : collecteur ouvert NPN ou PNP
- Mode de sortie - Hystérésis, comparateur à fenêtre, sortie d'erreur, sortie désactivée
- Commutation - sortie normale, sortie inversée
- Courant de charge max. : 80 mA
- Tension maximale appliquée : - 30 V (sortie NPN)
- Chute de tension interne (tension résiduelle) - 1,5 V max. (pour un courant de charge de 80 mA)
- Temps de retard : 2 ms max., réglable de 0 à 60 s par pas de 0,01 s
- Mode hystérésis - Réglable (à partir de 0)
- Mode comparateur à fenêtre - Réglable (à partir de 0)
- Protection - Protection contre les courts-circuits
- Unité : MPa, kPa, kgf/cm², bar, psi
- Modèle d'affichage : LCD
- Affichage du nombre - Affichage en 3 parties (affichage principal, 2 affichages secondaires)
- Couleur d'affichage : affichage principal rouge/vert, affichage secondaire orange
- Nombre de positions d'affichage : affichage principal à 4 chiffres (7 segments), affichage secondaire à 4 chiffres (1 chiffre en haut / 11 segments, 7 segments pour les autres)
- Indicateur de fonctionnement - S'allume lorsque la sortie de commutation est sur ON. OUT1, OUT2 orange
- Filtre numérique - Réglable de 0 à 30 s par incréments de 0,01 s
- Indice de protection - IP67
- Tension d'essai : 500 V CA pendant 1 minute entre les bornes et le boîtier
- Résistance d'isolement : min. 50 MΩ (500 V CC, mesurée à l'aide d'un testeur d'isolement) entre les bornes et le boîtier
- Plage de température du liquide : de -5 à 70 °C (sans condensation ni gel)
- Plage de températures de fonctionnement : -5 à 50 °C ; stockage : -10 à 60 °C (sans condensation, à l'abri du gel)
- Plage d'humidité relative : de 35 à 85 % (sans condensation)
- Normes - UL/CSA (E216656), marquage CE/UKCA (directive CEM/directive RoHS)
- Taille du raccord - G 1/4"
- Version IO-Link - V1,1
- Vitesse de transmission - COM2 (38,4 kbps)
- Fichier de configuration - Fichier IODD
- Temps de cycle minimal : 2,3 ms
- Longueur des données de processus - Données d'entrée : 2 octets, données de sortie : 0 octet
- Largeur : 34 mm
- Hauteur : 80,4 mm
- Profondeur : 48 mm
- Poids du boîtier : 141 ou 181 g
