N° d'article:
359047428294
Domaine d'utilisation
- Le débitmètre à ultrasons est adapté à la mesure sans contact de la vitesse d'écoulement, du débit volumique et des débits dans les réseaux de canalisations.
- Il peut notamment être utilisé pour le contrôle et l'analyse des systèmes de chauffage, de refroidissement et d'alimentation, ainsi que dans les réseaux de canalisations industriels.
- En combinaison avec deux thermocouples, il est également possible de déterminer la quantité de chaleur à partir de la différence de température entre l'aller et le retour.
- Le débitmètre à ultrasons permet d'effectuer des mesures de débit avec une plage de mesure de ±32 m/s.
- En fonction du diamètre du tuyau, l'appareil atteint une précision de ±1,5 % de la valeur mesurée pour DN ≥ 50 ou de ±3,5 % de la valeur mesurée pour DN
- La reproductibilité est de ±0,5 % de la valeur mesurée.
- Une aide à l'installation intégrée facilite le positionnement correct des capteurs. La qualité du signal ainsi que la distance requise entre les capteurs sont représentées graphiquement.
- Une fois les données relatives à la conduite et au fluide saisies, l'appareil de mesure affiche notamment la vitesse d'écoulement, le débit volumique et le volume mesuré.
- Différentes unités de mesure sont disponibles pour l'affichage.
- La fonction d'enregistreur de données intégrée permet d'enregistrer directement les valeurs mesurées. Les conditions de démarrage et d'arrêt ainsi que les intervalles d'enregistrement, compris entre une seconde et douze heures, peuvent être réglés individuellement. La mémoire interne d'une capacité de 32 Go peut stocker jusqu'à 10 millions de points de mesure.
- Le logiciel disponible en option permet de lire les données de mesure enregistrées, de les analyser sous forme de tableaux ou de graphiques et de les exporter au format CSV. Il permet également de générer des rapports au format PDF, de configurer les paramètres de l'appareil et d'afficher les valeurs de mesure en temps réel.
- Associé à deux thermocouples, l'appareil peut également être utilisé pour déterminer la quantité de chaleur. Pour cela, les températures à l'aller et au retour sont relevées puis analysées conjointement avec le débit mesuré. Sur demande, il est également possible de calculer et d'afficher les coûts par unité de quantité de chaleur pendant la mesure.
- L'écran LCD couleur de 2,8 pouces permet un affichage clair des valeurs mesurées.
- Fonctions de mesure : vitesse d'écoulement, débit volumétrique, volume
- Unité(s) - métrique, impériale
- Informations complémentaires sur les unités - Dimensions - mm, pouces
- Vitesse d'écoulement - m/s, ft/s
- Débit volumique - m³, l, gal, igl, mgl, cf, bal, ib, ob
- Volume - m³, l, gal, igl, mgl, cf, bal, ib, ob
- Mesure du temps - secondes, minutes, heures, jours
- Taille de l'écran : 2,8 pouces
- Support de stockage - Mémoire interne
- Capacité de stockage : 32 Go
- Intervalle d'enregistrement de - 1 s
- Intervalle d'enregistrement jusqu'à 12 h
- Interface - USB-C
- Matériau des tuyaux : acier, fonte, acier inoxydable, aluminium, laiton, cuivre, PVC, fer, nickel, titane, zinc, acrylique, polyéthylène, polypropylène, nylon, personnalisé (saisie manuelle de la vitesse transversale du son du matériau du tuyau)
- Informations complémentaires sur le matériau des tuyaux - Revêtement intérieur du tuyau -
- Sans revêtement
- Personnalisé
- Résine époxy
- Caoutchouc
- Mortier
- polystyrène
- Polyéthylène
- polytétrafluoroéthylène
- Polyuréthane
- Polypropylène
- Personnalisé (saisie manuelle de la vitesse du son longitudinale du revêtement intérieur du tuyau)
- Fluide à mesurer : eau, eau de mer, huile, pétrole brut, méthanol, éthanol, diesel, essence, pétrole, personnalisé (saisie manuelle de la vitesse du son du fluide)
- Autonomie : 10 h
- Arrêt automatique - de ... à 1 ... 15 min.
- Méthode de mesure - Z, V, N, W
- Alarme - visuelle, sonore
- Modes d'alarme : en dessous, au-dessus, dans la plage, hors de la plage
- Reproductibilité - ±0,5 %
- Langues du menu : turc, anglais (États-Unis), polonais, espagnol, allemand, chinois, russe, japonais, français, danois, italien, néerlandais, portugais
- Indice de protection (appareil) - IP52
- Alimentation électrique - USB 5 VCC, 500 mA
- Type de prise - Prise Euro pour appareil
- Batterie - 1 x 3,7 V LP785060, batterie lithium-polymère
- Capacité : 2 500 mAh
- Puissance - 9,25 Wh
- Conditions de fonctionnement : -20 à 65 °C, 10 à 95 % d'humidité relative
- Conditions de stockage : -20 à 65 °C, 10 à 95 % d'humidité relative
- Dimensions (L x l x H) : 165 x 85 x 32 mm
- Poids : 263,5 g
- Contenu de la livraison

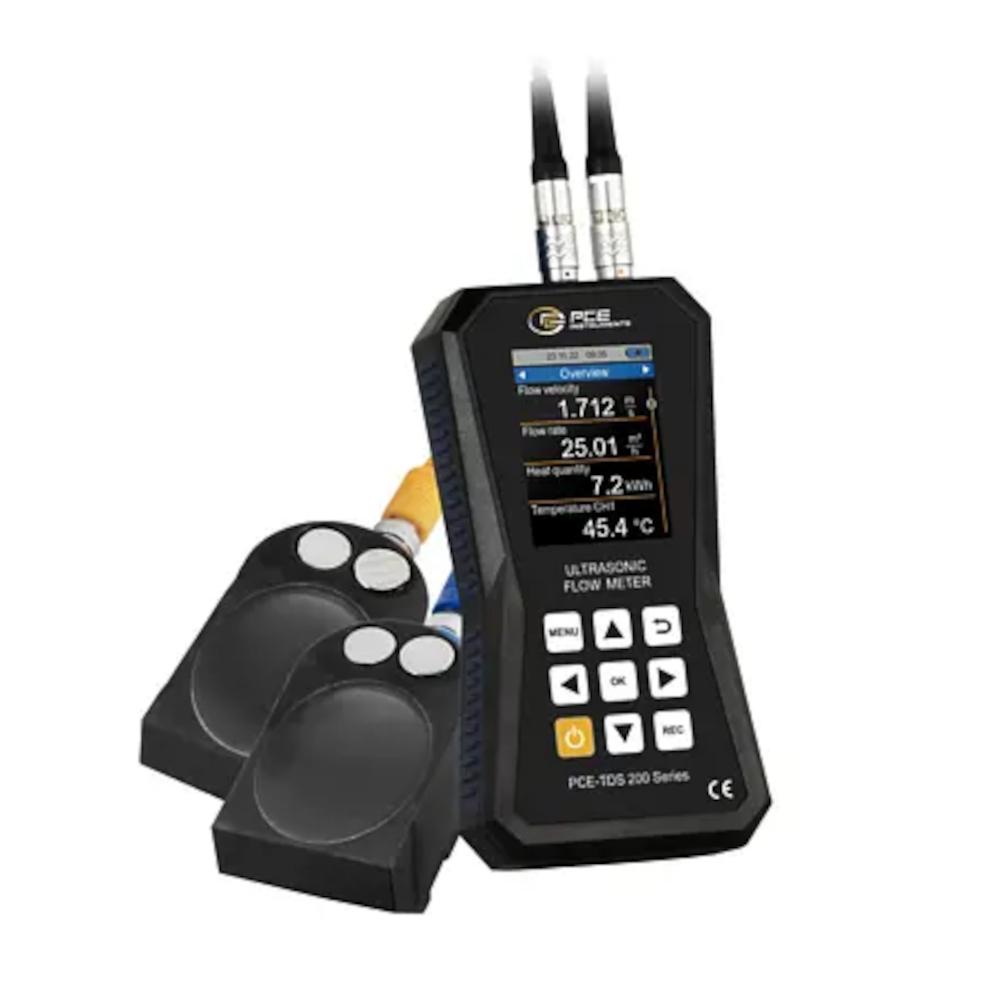

- 1 x Appareil de mesure pour installations de chauffage / installateurs de chauffage PCE-TDS 200 L
- 1 x capteurs de débit PCE-TDS 200 L SENSOR (paire)
- 2 câbles de raccordement de 5 m
- 2 x serre-câbles amovibles
- 1 x bloc d'alimentation 5 V, 500 mA
- 1 câble USB-C
- 1 x gel de contact pour ultrasons
- 1 x ruban de mesure PCE
- 1 x mallette en plastique
- 1 x mode d'emploi
L'appareil est disponible en option avec un certificat d'étalonnage ISO ou DAkkS.
