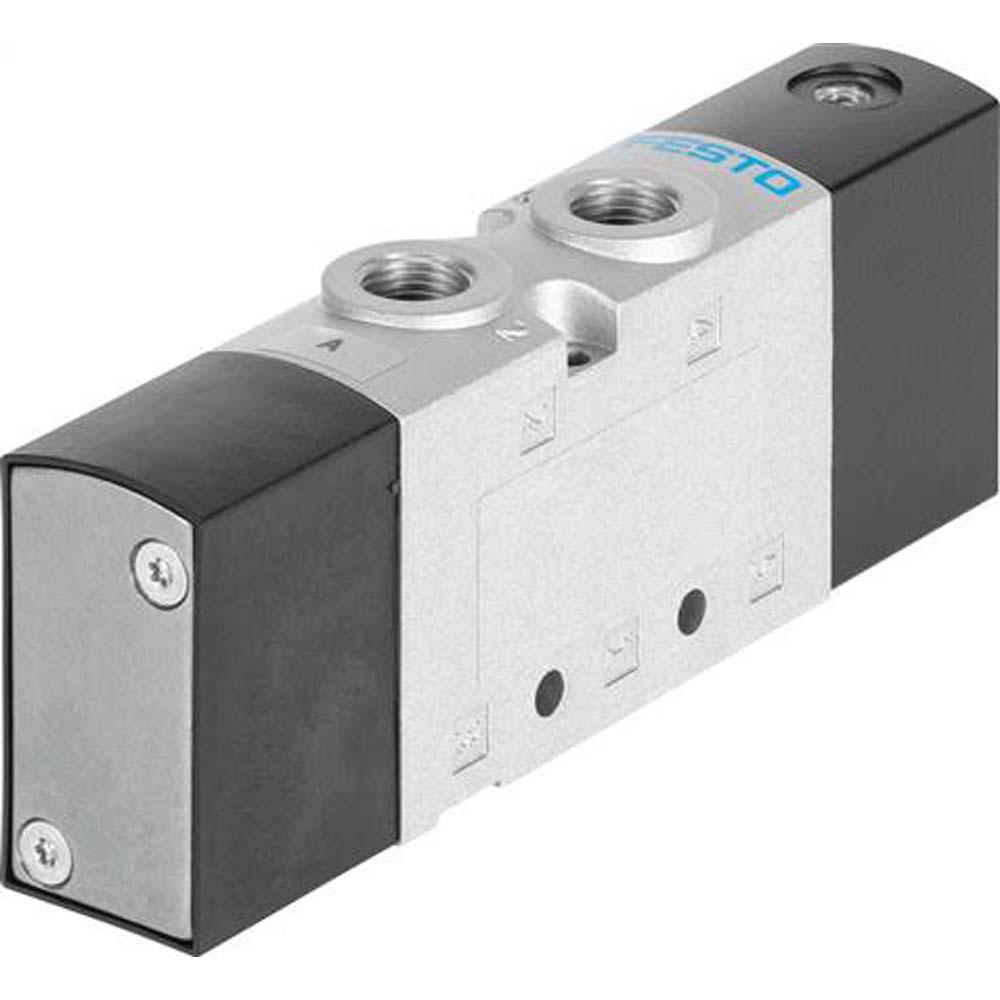

FESTO - Valve pneumatique VUWS-L25-M52 - Valve 5/2 voies monostable - Raccord pneumatique G 1/4 - Taille de la valve 26,5 mm - Ressort pneumatique ou mécanique - Sens d'écoulement réversible / non réversible - Prix à l'unité
(Exemple de présentation)
| € 78,88 |
| prix TVA comprise |
| plus € 13,08 de frais de port |
Délai de livraison 4-7 jours ouvrables
Vous avez une question?
N'hésitez pas à nous contacter!
N'hésitez pas à nous contacter!
N° d'article:
854405071300
Type
| Type de rappel | ressort pneumatique |
| Alimentation en air de commande | interne |
| Pression de service | 2.5 à 10 bars |
| Sens d'écoulement | non réversible |
| Temps de commutation marche/arrêt | 15 ms / 32 ms |
Domaine d'utilisation
- La vanne pneumatique est utilisée dans les commandes pneumatiques et convient aux applications à débit élevé, DN moyen et temps de commutation rapides.
- La vanne de la série VUWS-L25-M52 est une vanne à piston monostable 5/2 à commande directe avec une taille de vanne de 26,5 mm, un DN de 6,9 mm et des raccords G1/4.
- Toutes les variantes fournissent un débit nominal normal de 1 300 l/min et fonctionnent avec des temps de commutation (marche) de 10 à 15 ms et (arrêt) de 32 à 42 ms.
- Il est conforme à la directive RoHS, dispose d'un boîtier laqué et est adapté à la classe de salle blanche 6 selon la norme ISO 14644-1.
- Fonction de la vanne - 5/2 monostable
- Taille de la vanne : 26,5 mm
- DN - 6,9 mm
- Débit nominal normal (DIN 1343) - 1300 l/min
- Raccordement pneumatique 1/-5 - G1/4
- Raccordement de travail pneumatique - G1/4
- Commande manuelle - aucune
- Type de commande - directe
- Fonction d'évacuation d'air - réglable
- Matériau des joints : HNBR, NBR
- Matériau du boîtier - laqué
- Matériau du tiroir - alliage d'aluminium corroyé
- Matériau des vis : acier galvanisé
- Conformité LABS - VDMA24364-B1/B2-L
- Type de fixation - avec trou traversant
- Principe d'étanchéité - souple
- Classe de résistance à la corrosion KBK - 2 – sollicitation modérée par la corrosion
- Type d'actionnement - pneumatique
- Pression de commande - 2,5 à 10 bars
- Pression de service : 2,5 à 10 bars ou −0,9 à 10 bars
- Remarque concernant le fluide de service/de commande - Fonctionnement huilé possible (nécessaire pour la suite du fonctionnement)
- Fluide de commande - Air comprimé selon ISO 8573-1:2010 [7:4:4]
- Fluide de service - Air comprimé selon ISO 8573-1:2010 [7:4:4]
- Temps de commutation - 10–15 ms
- Temps de commutation - 32–42 ms
- Température du fluide et température ambiante : -10 °C à 60 °C
- Excédent - excédent positif
- Structure constructive - Vanne à piston
- Classe de salle blanche - Classe 6 selon ISO 14644-1
- Alimentation en air de commande - interne/externe
- Protection contre les explosions - respecter les indications figurant dans le certificat ; zone 1 (ATEX), zone 2 (ATEX), zone 21 (ATEX), zone 22 (ATEX)
- Homologation - c UL us – Recognized (OL)
- Résistance aux chocs - FN 942017-5, degré de sévérité 2
- Résistance aux vibrations - FN 942017-7, degré de précision 2
- Position de montage - au choix
- Prix à l'unité
Modèles (3)
Délimiter le choix
Type de rappel
Alimentation en air de commande
Pression de service
Sens d'écoulement
Temps de commutation marche/arrêt
N° d'article: 854405071300
Type
| Type de rappel | ressort pneumatique |
| Alimentation en air de commande | interne |
| Pression de service | 2.5 à 10 bars |
| Sens d'écoulement | non réversible |
| Temps de commutation marche/arrêt | 15 ms / 32 ms |
N° d'article: 854405071400
Type
| Type de rappel | ressort pneumatique |
| Alimentation en air de commande | externe |
| Pression de service | -0,9 à 10 bars |
| Sens d'écoulement | réversible |
| Temps de commutation marche/arrêt | 15 ms / 32 ms |
N° d'article: 854405072100
Type
| Type de rappel | ressort mécanique |
| Alimentation en air de commande | interne |
| Pression de service | -0,9 à 10 bars |
| Sens d'écoulement | réversible |
| Temps de commutation marche/arrêt | 10 ms / 42 ms |
