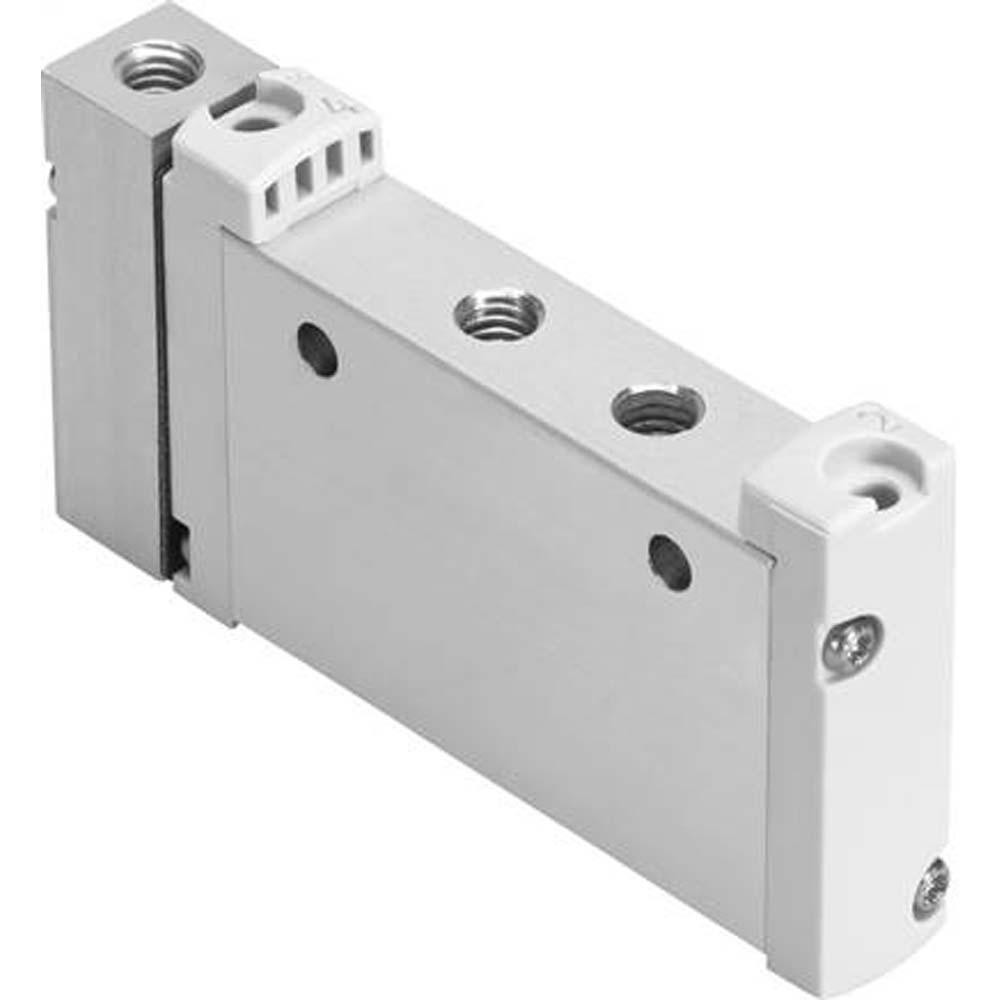

FESTO - Vanne pneumatique VUWG-L10-M52 - 5/2 monostable - Vanne à manchon M5 - Taille de vanne 10 mm - Prix à l'unité
(Exemple de présentation)
| € 82,02 |
| prix TVA comprise |
| plus € 13,08 de frais de port |
Délai de livraison 4-7 jours ouvrables
Vous avez une question?
N'hésitez pas à nous contacter!
N'hésitez pas à nous contacter!
N° d'article:
854403683500
Type
| Type de rappel | ressort mécanique |
| Pression de commande | 3 à 10 bars |
| Pression de service | -0,9 à 8 bars |
| Débit nominal normal | 190 l/min |
| Sens d'écoulement | réversible |
| Temps de commutation marche/arrêt | 7 ms / 16 ms |
Domaine d'utilisation
- La vanne pneumatique est utilisée dans les commandes pneumatiques et convient aux applications avec des DN petits, un temps de commutation rapide et des types de rappel variables.
- La vanne pneumatique de la série VUWG-L10-M52 est une vanne compacte à 5/2 voies de type piston-curseur.
- Avec des raccords M5 et des temps de commutation très courts de 6 à 16 ms, elle convient aux tâches de commande rapides.
- Les vannes fonctionnent à des pressions de service comprises entre -0,9 et 10 bars et atteignent des débits allant jusqu'à 220 l/min.
- Selon le modèle, elles disposent de différents types de rappel (mécanique ou combiné mécanique/pneumatique) et sont adaptées à la classe de salle blanche 5 selon la norme ISO 14644-1.
- Type de fixation - avec trou traversant
- Taille de la vanne - 10 mm
- Principe d'étanchéité - souple
- Fonction d'évacuation d'air - réglable
- Conformité LABS - VDMA24364-B1/B2-L
- Matériau des joints : HNBR, NBR
- Matériau du boîtier - anodisé
- Fluide de commande - Air comprimé selon ISO 8573-1:2010 [7:4:4]
- Fluide de service - Air comprimé selon ISO 8573-1:2010 [7:4:4]
- Structure constructive - Vanne à piston
- Type d'actionnement - pneumatique
- Type de commande - directe
- Excédent - excédent positif
- Entraxe - 10,5 mm
- Température du fluide et température ambiante : -5 °C à 50 °C
- Classe de salle blanche - Classe 5 selon ISO 14644-1
- Raccordement pneumatique 1–5 - M5
- Raccordement air de commande 12 et 14 - M5
- Commande manuelle - aucune
- Classe de résistance à la corrosion KBK - 2 – sollicitation modérée par la corrosion
- Remarque concernant les matériaux - Conforme RoHS
- Prix à l'unité
Modèles (2)
Délimiter le choix
Type de rappel
Pression de commande
Pression de service
Débit nominal normal
Sens d'écoulement
Temps de commutation marche/arrêt
N° d'article: 854403287600
Type
| Type de rappel | ressort mécanique, ressort pneumatique |
| Pression de commande | 2.5 à 10 bars |
| Pression de service | 2.5 à 10 bars |
| Débit nominal normal | 220 l/min |
| Sens d'écoulement | réversible avec restrictions |
| Temps de commutation marche/arrêt | 6 ms / 12 ms |
N° d'article: 854403683500
Type
| Type de rappel | ressort mécanique |
| Pression de commande | 3 à 10 bars |
| Pression de service | -0,9 à 8 bars |
| Débit nominal normal | 190 l/min |
| Sens d'écoulement | réversible |
| Temps de commutation marche/arrêt | 7 ms / 16 ms |
