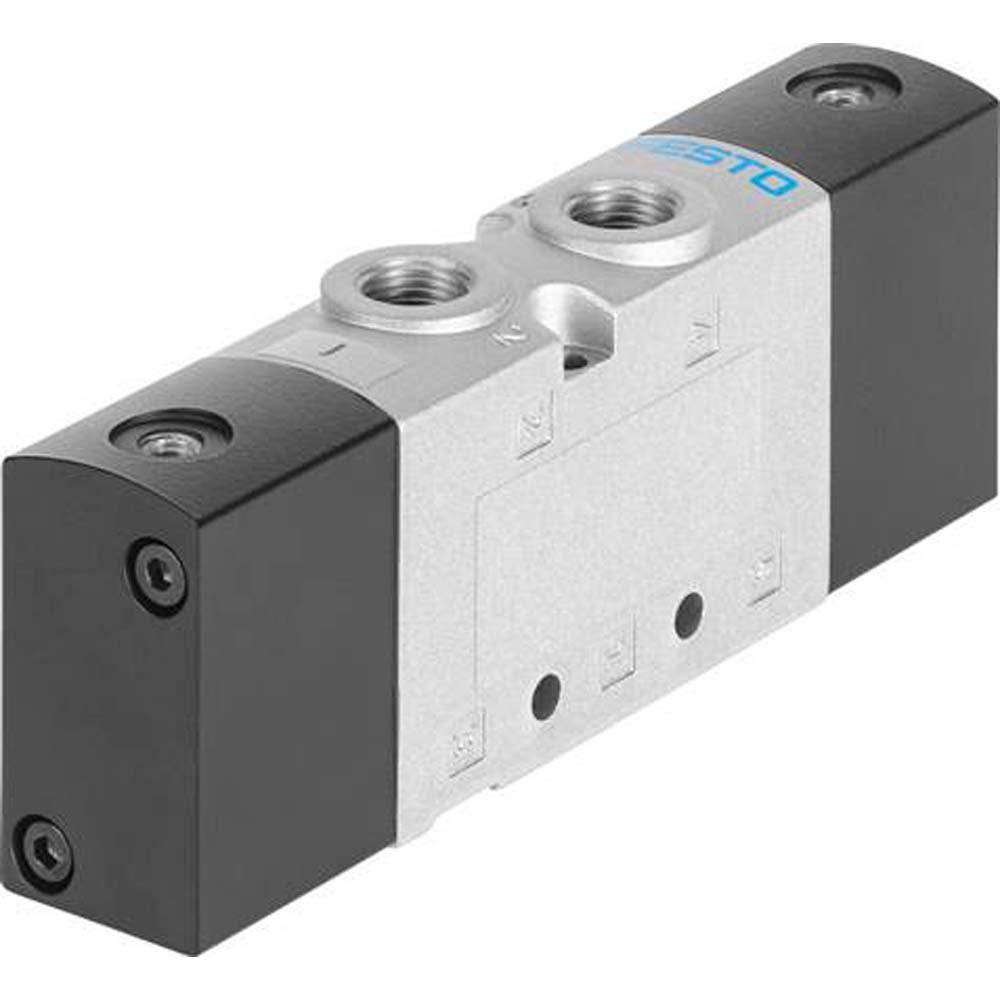

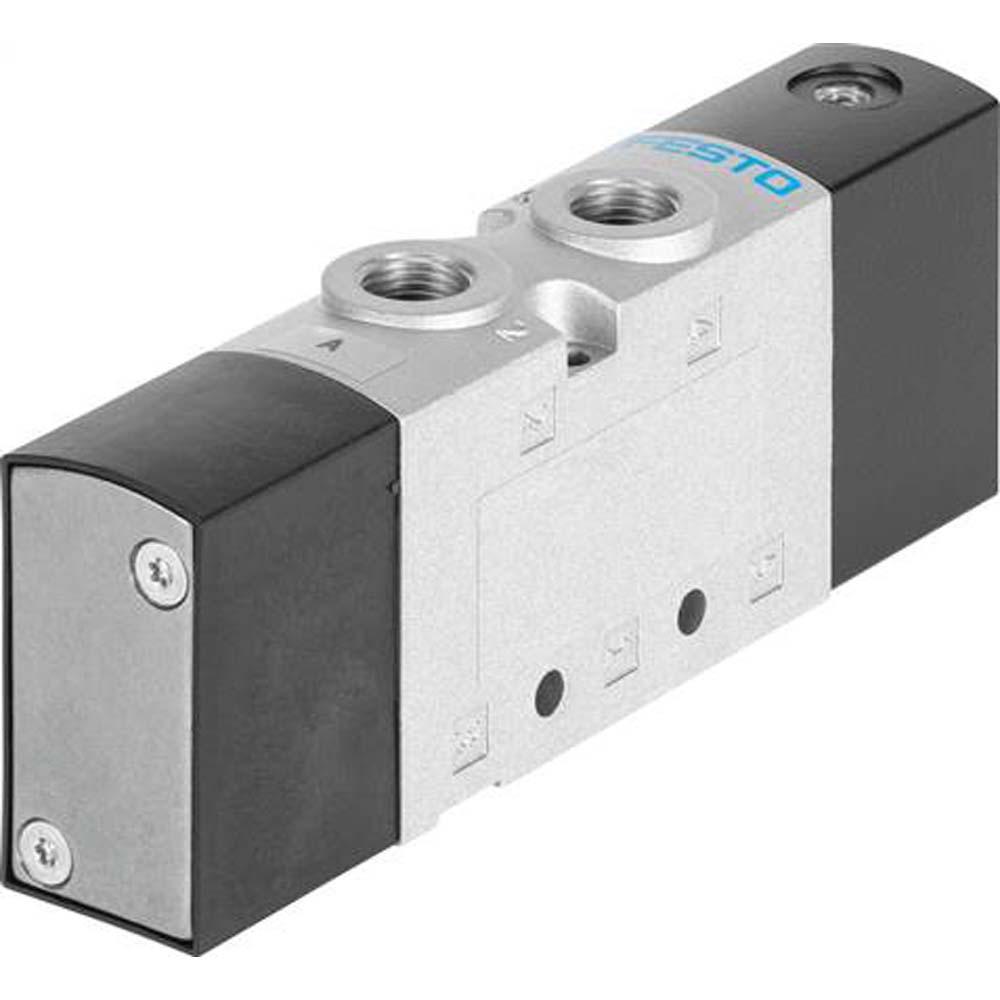

FESTO - Vanne pneumatique VUWS-L20-M52 - Vanne 5/2 voies monostable - Raccord pneumatique G 1/8 - Taille de vanne 21 mm - Ressort pneumatique ou mécanique - Différents sens d'écoulement - Prix à l'unité
(Exemple de présentation)
| € 71,01 |
| prix TVA comprise |
| plus € 13,08 de frais de port |
Délai de livraison 4-7 jours ouvrables
Vous avez une question?
N'hésitez pas à nous contacter!
N'hésitez pas à nous contacter!
N° d'article:
854405087200
Type
| Type de rappel | ressort pneumatique |
| Alimentation en air de commande | interne |
| Pression de service | 2.5 à 10 bars |
| Sens d'écoulement | non réversible |
| Temps de commutation marche/arrêt | 13 ms / 26 ms |
Domaine d'utilisation
- La vanne pneumatique est utilisée dans les commandes pneumatiques et convient aux applications avec des vanne DN moyens, un débit élevé et des temps de commutation fiables.
- La vanne pneumatique de la série VUWS-L20-M52 est une vanne à tiroir monostable 5/2 à commande directe avec une taille de vanne de 21 mm et des raccords G1/8.
- Avec un débit de 700 l/min et des temps de commutation de 7 à 13 ms (marche) et de 26 à 39 ms (arrêt), elle est conçue pour les tâches de commande dynamiques.
- La vanne est conforme à la directive RoHS, équipée d'un boîtier peint, adaptée à la classe de salle blanche 6 selon la norme ISO 14644-1 et homologuée pour une utilisation dans des zones à risque d'explosion (zone 1).
- Fonction de la vanne - 5/2 monostable
- Taille de la vanne - 21 mm
- DN - 5,7 mm
- Débit nominal normal (DIN 1343) - 700 l/min
- Raccordement pneumatique 1–5 - G1/8
- Raccordement de travail pneumatique - G1/8
- Raccordement air de commande - interne/externe
- Commande manuelle - aucune
- Type de commande - directe
- Fonction d'évacuation d'air - réglable
- Matériau des joints : HNBR, NBR
- Matériau du boîtier - laqué
- Matériau du tiroir - alliage d'aluminium corroyé
- Matériau des vis : acier galvanisé
- Conformité LABS - VDMA24364-B1/B2-L
- Type de fixation - avec trou traversant
- Principe d'étanchéité - souple
- Classe de résistance à la corrosion KBK - 2 – sollicitation modérée par la corrosion
- Type d'actionnement - pneumatique
- Pression de commande - 2,5 à 10 bars
- Pression de service - −0,9 à 10 bar / 2,5 à 10 bar
- Remarque concernant le fluide de service/de commande - Fonctionnement huilé possible (nécessaire pour la suite du fonctionnement)
- Fluide de commande - Air comprimé selon ISO 8573-1:2010 [7:4:4]
- Fluide de service - Air comprimé selon ISO 8573-1:2010 [7:4:4]
- Remarque concernant les matériaux - Conforme RoHS
- Temps de commutation activé - 7–13 ms
- Temps de commutation à la coupure - 26–39 ms
- Température du fluide et température ambiante : -10 °C à 60 °C
- Excédent - excédent positif
- Poids du produit : 154-160 g
- Structure constructive - Vanne à piston
- Classe de salle blanche - Classe 6 selon ISO 14644-1
- Protection contre les explosions - respecter les indications figurant dans le certificat ; zone 1 (ATEX), zone 2 (ATEX), zone 21 (ATEX), zone 22 (ATEX)
- Résistance aux chocs - FN 942017-5, degré de sévérité 2
- Résistance aux vibrations - FN 942017-7, degré de précision 2
- Homologation - c UL us – Recognized (OL)
- Position de montage - au choix
- Prix à l'unité
Modèles (3)
Délimiter le choix
Type de rappel
Alimentation en air de commande
Pression de service
Sens d'écoulement
Temps de commutation marche/arrêt
N° d'article: 854405087200
Type
| Type de rappel | ressort pneumatique |
| Alimentation en air de commande | interne |
| Pression de service | 2.5 à 10 bars |
| Sens d'écoulement | non réversible |
| Temps de commutation marche/arrêt | 13 ms / 26 ms |
N° d'article: 854405087300
Type
| Type de rappel | ressort pneumatique |
| Alimentation en air de commande | externe |
| Pression de service | -0,9 à 10 bars |
| Sens d'écoulement | réversible |
| Temps de commutation marche/arrêt | 13 ms / 26 ms |
N° d'article: 854405087600
Type
| Type de rappel | ressort mécanique |
| Alimentation en air de commande | interne |
| Pression de service | -0,9 à 10 bars |
| Sens d'écoulement | réversible |
| Temps de commutation marche/arrêt | 7 ms / 39 ms |
