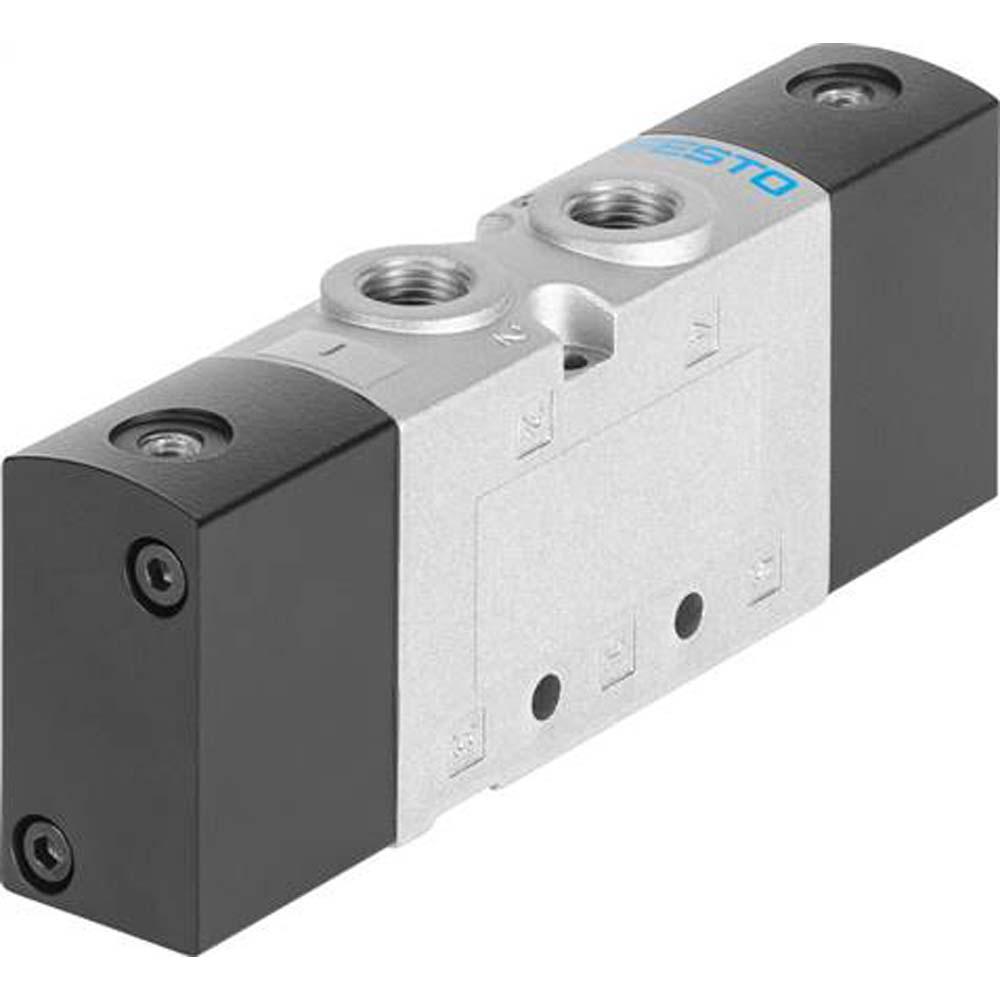

FESTO - Vanne pneumatique VUWS-L20-P53 - Vanne 5/3 voies - Raccord pneumatique G 1/8 - Taille de vanne 21 mm - Ressort mécanique - Prix à l'unité
(Exemple de présentation)
| € 85,94 |
| prix TVA comprise |
| plus € 13,08 de frais de port |
Délai de livraison 4-7 jours ouvrables
Vous avez une question?
N'hésitez pas à nous contacter!
N'hésitez pas à nous contacter!
N° d'article:
854405088200
Type
| Fonction de la vanne | 5/3 fermé |
| DN | 5 mm |
| Débit nominal normal | 700 l/min |
| Temps de commutation marche / arrêt | 10 ms / 44 ms |
| Temps de commutation | 26 ms |
Domaine d'utilisation
- La vanne pneumatique est utilisée dans les commandes pneumatiques et convient aux applications avec des vanne DN moyennes, un débit élevé et des temps de commutation fiables.
- La vanne pneumatique de la série VUWS-L20-P53 est une vanne 5/3 à commande directe de type piston-coulisseau avec une taille de vanne de 21 mm et des raccords G1/8.
- Elle offre un débit de 600 à 700 l/min et des temps de commutation de 10 ms (marche), 43-46 ms (arrêt) et 21-26 ms (inversion).
- La vanne est conforme à la directive RoHS, équipée d'un boîtier peint, réversible et conforme à la classe de salle blanche 6 selon la norme ISO 14644-1.
- Fonction de la vanne - 5/3 (fermée, purgée, ventilée)
- Taille de la vanne - 21 mm
- DN - 4,5–5 mm
- Débit nominal normal (DIN 1343) - 600–700 l/min
- Raccordement pneumatique 1–5 - G1/8
- Raccordement de travail pneumatique - G1/8
- Raccordement air de commande - interne
- Commande manuelle - aucune
- Type de rappel - ressort mécanique
- Type de commande - directe
- Fonction d'évacuation d'air - réglable
- Matériau des joints : HNBR, NBR
- Matériau du boîtier - laqué
- Matériau de la vanne à tiroir - acier inoxydable hautement allié
- Matériau des vis : acier galvanisé
- Conformité LABS - VDMA24364-B1/B2-L
- Type de fixation - avec trou traversant
- Principe d'étanchéité - souple
- Classe de résistance à la corrosion KBK - 2 – sollicitation modérée par la corrosion
- Sens d'écoulement - réversible
- Type d'actionnement - pneumatique
- Pression de commande - 2,5–10 bar
- Pression de service : −0,9 à 10 bars
- Remarque concernant les matériaux - Conforme RoHS
- Temps de commutation activé - 10 ms
- Temps de commutation à la coupure - 43–46 ms
- Temps de commutation Commutation - 21–26 ms
- Température du fluide et température ambiante : -10 °C à 60 °C
- Excédent - excédent positif
- Poids du produit : 171 g
- Structure constructive - Vanne à piston
- Classe de salle blanche - Classe 6 selon ISO 14644-1
- Position de montage - au choix
- Homologation - c UL us – Recognized (OL)
- Protection contre les explosions - respecter les indications figurant dans le certificat (zone 1)
- Résistance aux chocs - FN 942017-5, degré de sévérité 2
- Résistance aux vibrations - FN 942017-7, degré de précision 2
- Raccordement ouverture de respiration - non fixé
- Prix à l'unité
Modèles (3)
Délimiter le choix
Fonction de la vanne
DN
Débit nominal normal
Temps de commutation marche / arrêt
Temps de commutation
N° d'article: 854405088200
Type
| Fonction de la vanne | 5/3 fermé |
| DN | 5 mm |
| Débit nominal normal | 700 l/min |
| Temps de commutation marche / arrêt | 10 ms / 44 ms |
| Temps de commutation | 26 ms |
N° d'article: 854405088500
Type
| Fonction de la vanne | 5/3 ventilée |
| DN | 4.8 mm |
| Débit nominal normal | 600 l/min |
| Temps de commutation marche / arrêt | 10 ms / 43 ms |
| Temps de commutation | 21 ms |
N° d'article: 854405088800
Type
| Fonction de la vanne | 5/3 purgée |
| DN | 4.5 mm |
| Débit nominal normal | 600 l/min |
| Temps de commutation marche / arrêt | 10 ms / 46 ms |
| Temps de commutation | 21 ms |
