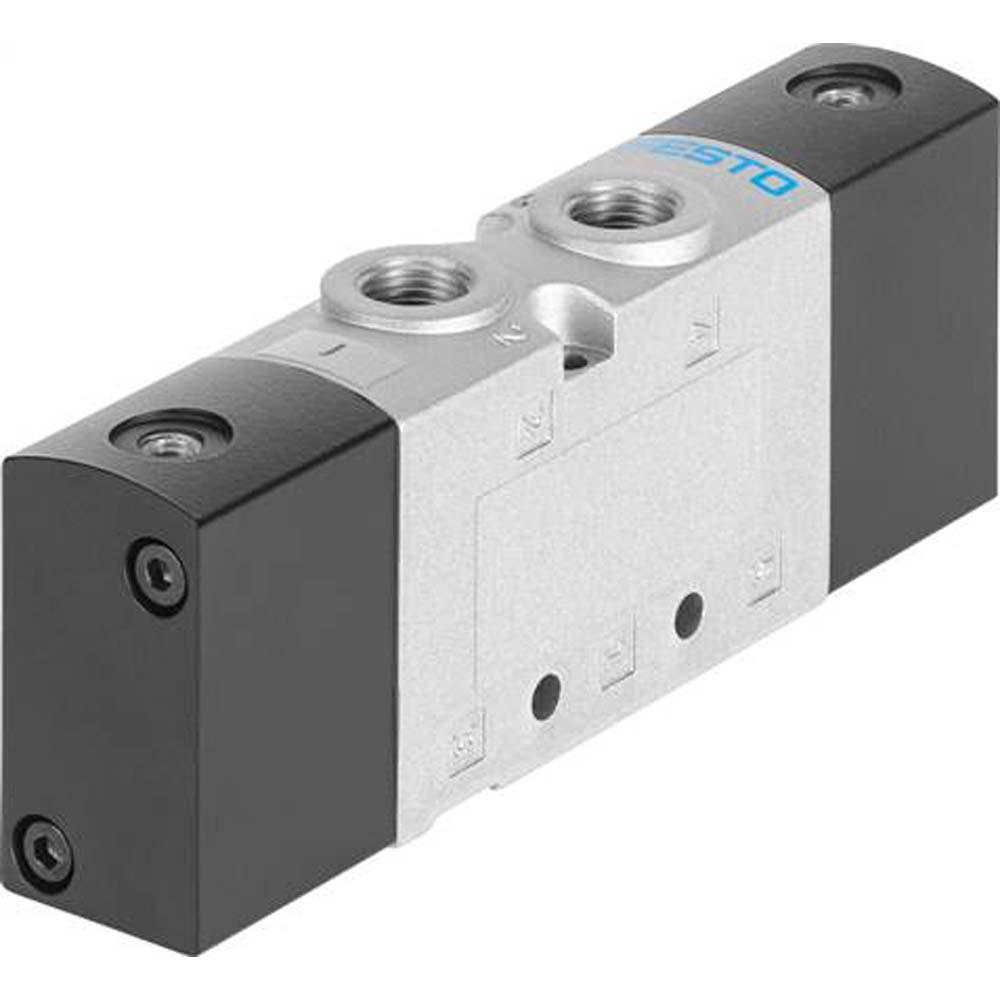

FESTO - Vanne pneumatique VUWS-L30-P53 - Vanne 5/3 voies - Raccord pneumatique G 3/8 - Taille de vanne 31 mm - Ressort mécanique - Prix à l'unité
(Exemple de présentation)
| € 104,93 |
| prix TVA comprise |
| plus € 13,08 de frais de port |
Délai de livraison 4-7 jours ouvrables
Vous avez une question?
N'hésitez pas à nous contacter!
N'hésitez pas à nous contacter!
N° d'article:
854405082800
Type
| Fonction de la vanne | 5/3 fermé |
| DN | 8.9 mm |
| Débit nominal normal | 2000 l/min |
Domaine d'utilisation
- La vanne pneumatique convient aux commandes pneumatiques à débit élevé, DN moyen et construction stable.
- La vanne pneumatique VUWS-L30-P53 est une vanne à 5/3 voies à commande directe de type piston-coulisseau avec une taille de vanne de 31 mm, un DN de 8,1 à 8,9 mm et des raccords G3/8.
- Selon le modèle, elle atteint un débit nominal normal de 1 500 à 2 000 l/min avec des temps de commutation de 19 ms (marche), 98 ms (arrêt) et 41 ms (inversion).
- Il est conforme à la directive RoHS, dispose d'un boîtier laqué, est adapté à la classe de salle blanche 6 (ISO 14644-1) et est homologué pour une utilisation dans les zones ATEX 1, 2, 21 et 22.
- Fonction de la vanne - 5/3 (fermée / purgée / ventilée)
- Taille de la vanne - 31 mm
- DN - 8,1–8,9 mm
- Débit nominal normal (DIN 1343) - 1500–2000 l/min
- Raccordement pneumatique 1-5 - G3/8
- Raccordement de travail pneumatique - G3/8
- Alimentation en air de commande - interne
- Type de rappel - ressort mécanique
- Commande manuelle - aucune
- Type de commande - directe
- Type d'actionnement - pneumatique
- Fonction d'évacuation d'air - réglable
- Matériau des joints : HNBR, NBR
- Matériau du boîtier - laqué
- Matériau du tiroir - alliage d'aluminium corroyé
- Matériau des vis : acier nickelé
- Conformité LABS - VDMA24364-B1/B2-L
- Type de fixation - avec trou traversant
- Principe d'étanchéité - souple
- Classe de résistance à la corrosion KBK - 2 – sollicitation modérée par la corrosion
- Pression de commande - 2,5 à 10 bars
- Pression de service : −0,9 à 10 bars
- Remarque concernant le fluide de service/de commande - Fonctionnement huilé possible (nécessaire pour la suite du fonctionnement)
- Fluide de commande/fluide de service - Air comprimé selon ISO 8573-1:2010 [7:4:4]
- Temps de commutation - 19 ms
- Temps de commutation - 98 ms
- Temps de commutation : - 41 ms
- Température du fluide et température ambiante : -10 °C à 60 °C
- Excédent - excédent positif
- Poids du produit : 542 g
- Structure constructive - Vanne à piston
- Classe de salle blanche - Classe 6 selon ISO 14644-1
- Protection contre les explosions - respecter les indications figurant dans le certificat ; zone 1 (ATEX), zone 2 (ATEX), zone 21 (ATEX), zone 22 (ATEX)
- Homologation - c UL us – Recognized (OL)
- Résistance aux chocs - Essai de choc niveau 2 selon FN 942017-5 / EN 60068-2-27
- Résistance aux vibrations - Test d'utilisation pour le transport, degré de sévérité 2 selon FN 942017-4 / EN 60068-2-6
- Position de montage - au choix
- Raccordement ouverture de respiration - non fixé
- Prix à l'unité
Modèles (3)
Délimiter le choix
Fonction de la vanne
DN
Débit nominal normal
N° d'article: 854405082800
Type
| Fonction de la vanne | 5/3 fermé |
| DN | 8.9 mm |
| Débit nominal normal | 2000 l/min |
N° d'article: 854405083500
Type
| Fonction de la vanne | 5/3 ventilée |
| DN | 8.1 mm |
| Débit nominal normal | 1500 l/min |
N° d'article: 854405084200
Type
| Fonction de la vanne | 5/3 purgée |
| DN | 8.1 mm |
| Débit nominal normal | 1700 l/min |
