N° d'article:
203000522729
Type
| Pression de service max. | 35 bar |
| Diamètre de raccordement | Rc 3/8" |
| Vanne de purge | avec |
| Fluide | Pétrole |
| Degré de filtration | 5 μm |
| Référence | 00522729 |
| Type | FH340-03-000-P005 |
Domaine d'utilisation
- Le filtre de conduite hydraulique FH34 de SMC est utilisé dans les installations hydrauliques pour la filtration des fluides hydrauliques.
- Il convient aux applications impliquant du pétrole, des mélanges eau-glycol, des émulsions ainsi que des composés esters contenant du phosphore.
- Le système de filtration sert à éliminer les impuretés du circuit hydraulique et contribue à protéger les composants en aval.
- Il est utilisé dans les machines et installations industrielles équipées de systèmes d'entraînement et de commande hydrauliques.

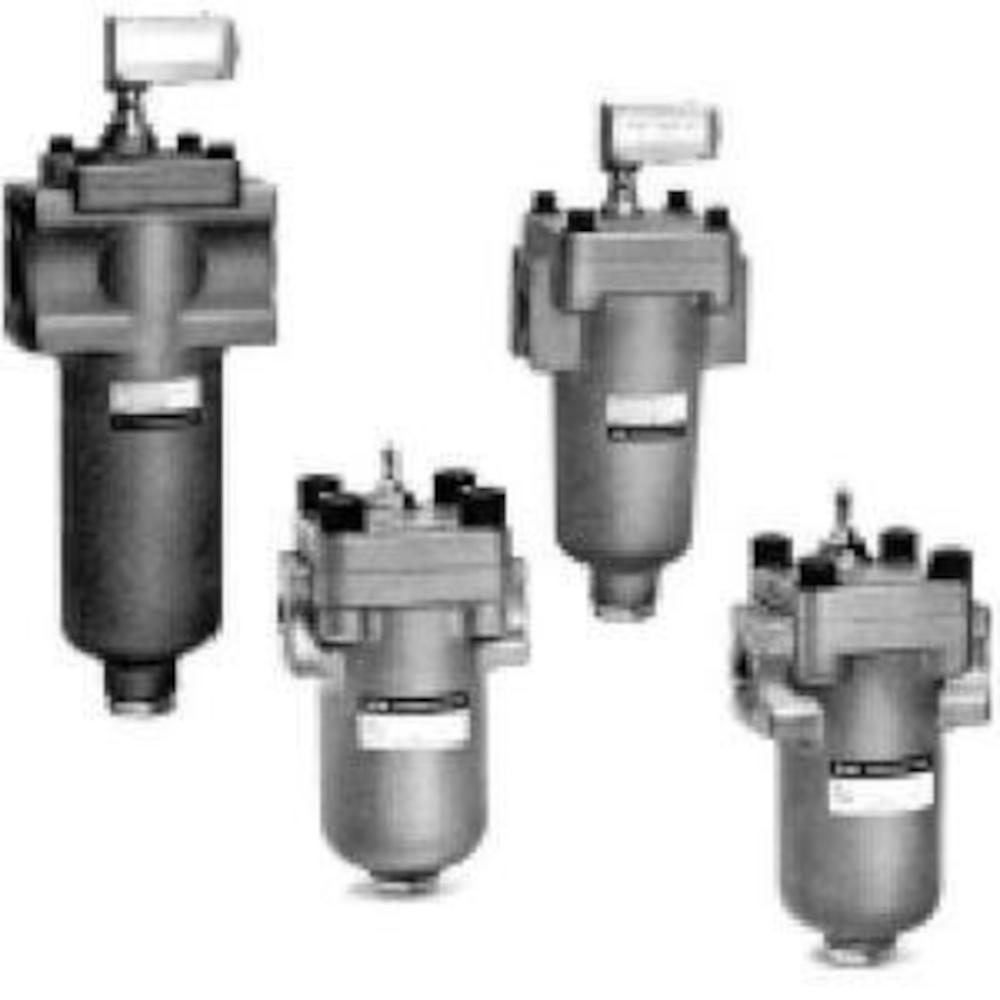

- Le filtre de conduite hydraulique FH34 de SMC est un filtre compact destiné aux systèmes hydrauliques utilisant différents fluides hydrauliques.
- Sa conception robuste a été pensée pour résister à des pressions élevées et a été validée par des essais de pics de pression.
- L'élément filtrant se retire par le haut, ce qui facilite son remplacement lors des opérations d'entretien.
- Matériau du réservoir avec corps/couvercle : aluminium moulé sous pression (jusqu'à un diamètre de raccordement de 1") / aluminium moulé (à partir d'un diamètre de raccordement de 1 1/4")
- Matériau du joint torique : NBR
- Matériau de l'élément filtrant : papier
- Fluide : pétrole ou mélanges eau-glycol et émulsions
- Pression de service max. : 35 ou 140 bars
- Température de service - 80 °C max.
- Diamètre de raccordement : RC 3/8" à 1 1/2"
- Finesse de filtration : 5 à 20 μm
- Pression différentielle admissible : - 6 bar
- Pression différentielle à laquelle l'élément filtrant doit être remplacé : 2,75 bars
- Pression d'ouverture de la soupape de sécurité : 3,5 bars
- Débit nominal : de 10 à 80 l/min
- Hauteur : de 209 à 236 mm
- Largeur : 105 ou 136 mm
- Profondeur : de 86 à 120 mm
- Poids : de 1,8 à 5,2 kg
