N° d'article:
204901880637
Type
| modèle | Modèle standard |
| Longueur de la tige | 160 mm |
| Modèle / Matériau de la cassette d'aiguilles d'électrodes | Cassette haute vitesse (tungstène) |
| Caractéristiques d'entrée/de sortie | Aucun |
| Référence | 01880637 |
| Type | IZT40-16D36HR-3BU |
Domaine d'utilisation
- L'ioniseur SMC IZT40/41/42 est utilisé pour éliminer les charges électrostatiques dans les processus industriels de production et de manutention.
- Il est adapté aux applications dans lesquelles il convient d'éviter les décharges électrostatiques, l'accumulation de poussière ou l'endommagement de composants sensibles.
- L'ioniseur est notamment utilisé dans le traitement des circuits imprimés et des substrats en verre.
- Il peut être utilisé aussi bien dans des installations de production automatisées que dans des zones soumises à des exigences accrues en matière de contrôle ESD.

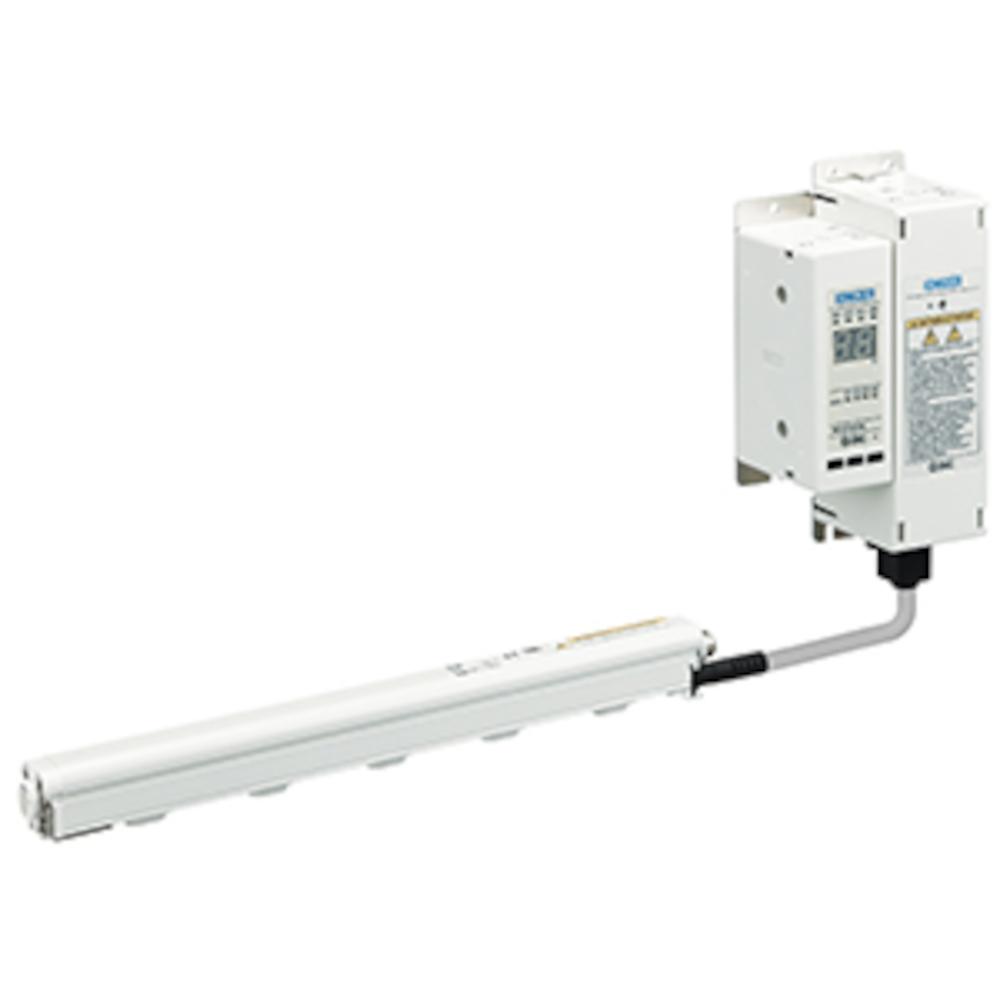

- L'ioniseur SMC IZT40/41/42 est un ioniseur à tige doté d'un contrôleur et d'un module d'alimentation haute tension séparés, destiné à neutraliser l'électricité statique.
- Il fonctionne selon le principe de la décharge corona et est disponible en modèles standard, CA et double CA.
- Des aiguilles d'électrode nécessitant peu d'entretien ainsi que différentes cassettes d'électrodes permettent de s'adapter à diverses exigences en matière de vitesse de décharge et d'efficacité énergétique.
- Contrôleur de matériau - Couvercle en ABS, aluminium / Interrupteur en caoutchouc silicone
- Matériaux du module d'alimentation haute tension : ABS, aluminium
- Matériau de la barre : ABS / Cassette d'émetteurs : PBT / Émetteurs : tungstène ou silicium monocristallin / Câble haute tension : caoutchouc silicone, PVC
- Type de génération d'ions : décharge corona
- Type de tension des électrodes : CA, CC ou double CA (ITZ42)
- Tension appliquée : ±7 000 V ou ±6 000 V
- Tension de décalage - comprise entre ±30 V
- Fluide : air comprimé (air comprimé sec et propre)
- Pression de service - max. 0,5 MPa
- Pression d'essai : 0,7 MPa
- Raccord de tuyau - raccord enfichable droit Ø 6 mm (enfichable d'un seul côté)
- Consommation électrique - max. 0,7 A (avec un raccordement de max. +0,6 A par ioniseur) / max. 0,8 A (avec un raccordement de max. +0,7 A par ioniseur) / max. 1,4 A (avec un raccordement de max. +1,3 A par ioniseur)
- Tension d'alimentation : 24 V CC ±10 %
- Spécifications du signal d'entrée NPN (IZT40) - Raccordement à la masse (DC -), plage de tension max. 5 V CC, consommation de courant max. 5 m
- Spécifications du signal d'entrée PNP (IZT41 et 42) - Raccordement à la borne DC (+), plage de tension 19 V CC pour la tension d'alimentation, consommation de courant max. 5 mA
- Spécifications de la sortie NPN (IZT40) - Courant de charge max. 100 mA, tension résiduelle max. 1 V (courant de charge à 100 mA), tension d'alimentation max. 26,4 V CC
- Spécifications du signal de sortie PNP (IZT41 et 42) - Courant de charge max. 100 mA, tension résiduelle max. 1 V (courant de charge à 100 mA)
- Fonction IZT40 - Détection de tensions anormalement élevées (la génération d'ions s'arrête lorsqu'un dysfonctionnement est détecté)
- Fonctions IZT41 et 42 : équilibrage automatique, enregistrement des opérations de maintenance, détection de tensions anormalement élevées (la génération d'ions s'arrête lorsqu'un dysfonctionnement est détecté) et entrée d'arrêt de la génération d'ions
- Distance effective pour la dissipation de l'électricité statique : de 50 à 2 000 mm
- Température ambiante et du fluide pour le contrôleur et le module d'alimentation haute tension : de 0 à 40 °C
- Température ambiante et du fluide pour Bar : de 0 à 50 °C
- Humidité de l'air : de 35 à 80 % d'humidité relative (sans condensation)
- Normes/Directives - Marquage CE (directive CEM)
- Nombre de cassettes d'électrodes : de 2 à 7
- Longueur de la tige : de 160 à 460 mm
- Longueur du câble haute tension : 3 m
- Hauteur du module d'alimentation haute tension : 187 mm (IZT40 et 41) ; 197 mm (IZT 42)
- Largeur du module d'alimentation haute tension : 99 mm (IZT40 et 41) ; 153 mm (IZT 42)
- Module d'alimentation haute tension à faible profondeur - 75 mm
- Poids : de 1 500 à 2 860 g
