Domaine d'utilisation

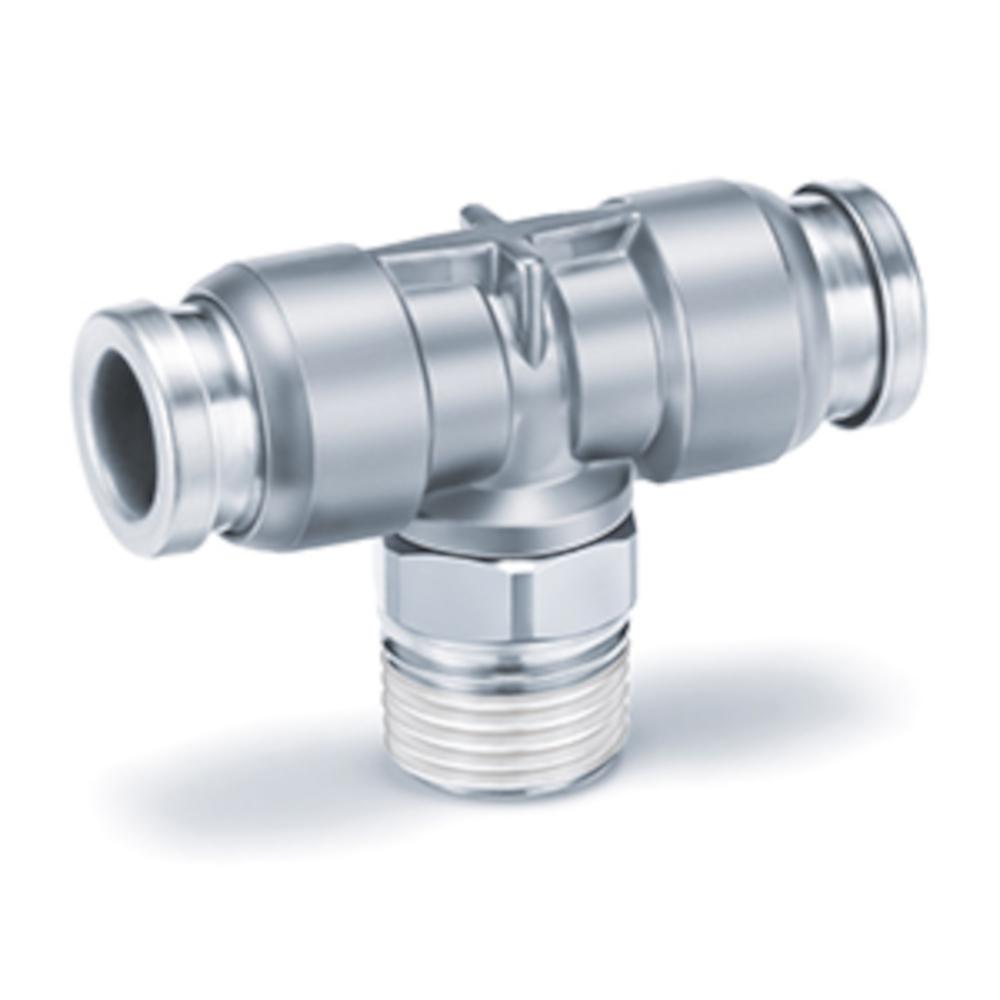

- Le raccord vissable en T KQB2T est utilisé pour dériver des tuyaux pneumatiques dans les deux directions à 90° à partir d'un raccord fileté central.
- Il est utilisé dans les techniques d'automatisation, la construction mécanique ainsi que dans les systèmes de commande et d'alimentation pneumatiques qui nécessitent une combinaison peu encombrante de raccords filetés et enfichables.
- Ils sont particulièrement avantageux dans les assemblages compacts, les blocs de commande et les unités de fabrication, où un montage rapide et une étanchéité élevée sont requis.
- Le raccord vissable en T KQB2T est composé de laiton nickelé de haute qualité et de composants métalliques fabriqués avec précision en acier inoxydable 304 et 316.
- Il dispose d'un raccord fileté mâle et de deux raccords enfichables de même taille.
- Le joint torique FKM spécial revêtu de fluor garantit une étanchéité fiable du filetage.
- Le montage sans outil permet une installation rapide et sûre ainsi que des réglages et des travaux de maintenance faciles.
- La conception compacte et la fabrication précise garantissent des raccords sûrs et étanches à long terme, même en cas d'utilisation fréquente.
- Matériau - laiton nickelé / acier inoxydable
- Joint - caoutchouc fluoré (FKM)
- Température ambiante : -5" à 150 °C
- Température du fluide - -5 à 150 °C
- Pression de service - -0,1 à 1 MPa
- Filetage de raccordement - M5
- Ø extérieur de tuyau utilisable : 3,2 à 6 mm
- Fluides - Air comprimé, eau
- Largeur de clé - 8 mm
- Largeur - 19 à 22 mm
- Longueur - 26,2 à 29,4 mm
- Poids : 8,2 à 12,1 g
