N° d'article:
202800234270
Type
| Manomètre | pas de manomètre |
| Référence | 00234270 |
| Type | IP8000-000-X14 |
Domaine d'utilisation
- Le régulateur de position électropneumatique IP8000-X14 de SMC est utilisé dans les domaines des technologies des procédés et de l'automatisation pour la commande précise de vannes de régulation pneumatiques.
- Il est particulièrement adapté aux applications dans les zones à risque d'explosion soumises aux exigences ATEX.
- Le régulateur de position sert à convertir de manière proportionnelle les signaux d'entrée électriques en mouvements de réglage pneumatiques.
- Les domaines d'application typiques sont les installations de génie des procédés nécessitant une régulation en continu.

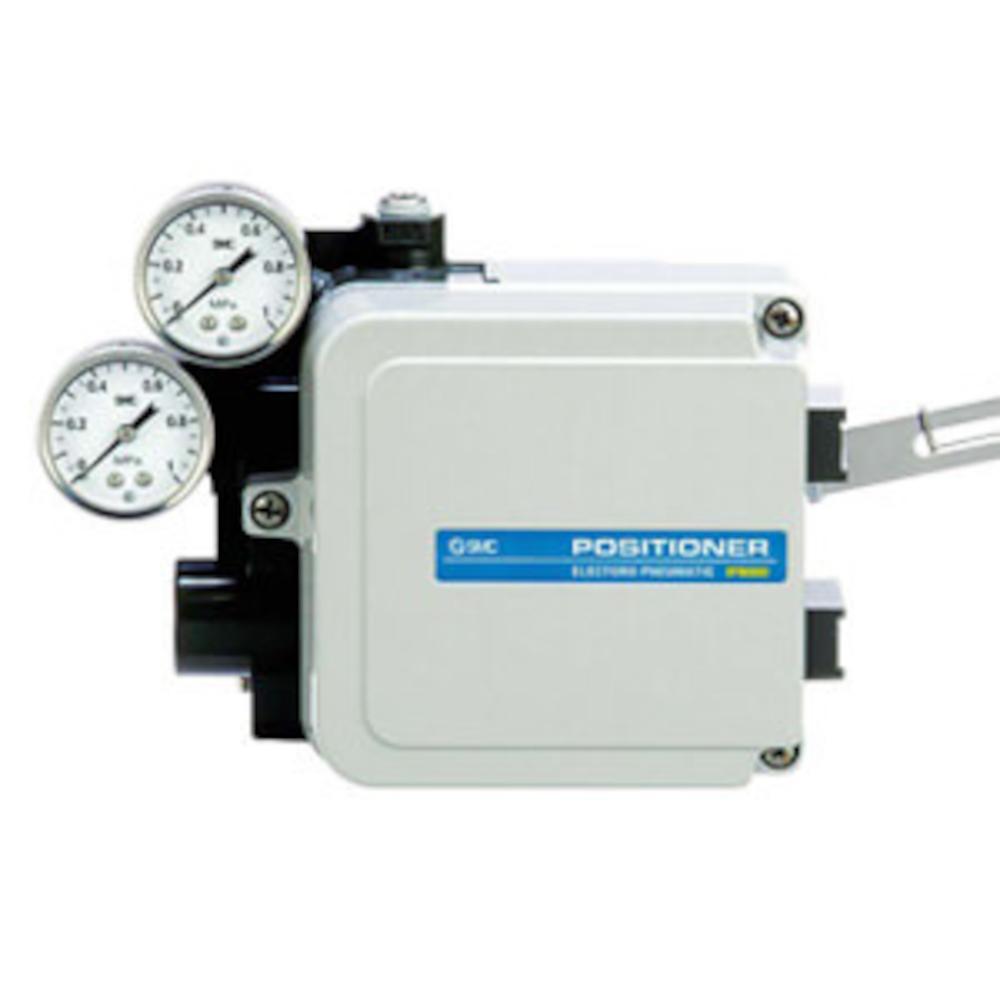

- Le régulateur de position électropneumatique SMC IP8000-X14 est un régulateur à commande mécanique doté d'un système de rétroaction à levier pivotant et d'un modèle ATEX à sécurité intrinsèque.
- L'appareil est équipé d'un voyant d'ouverture intégré permettant de visualiser directement la position de la vanne.
- La conception est protégée contre la poussière et étanche à l'eau, conformément à la norme IP65.
- Selon le modèle, des versions avec ou sans manomètre sont disponibles.
- Matériau du boîtier : aluminium moulé par injection
- Revêtement - résine époxy
- Courant d'entrée : 4 à 20 mA CC (standard)
- Résistance d'entrée - 235 15 (4 à 20 mA CC)
- Pression d'alimentation : de 1,4 à 7 bars
- Course standard : de 10 à 85 mm (angle d'articulation admissible : de 10 à 30)
- Sensibilité : 0,1 % de la plage de mesure
- Linéarité : 1 % de la plage de mesure
- Hystérésis : 0,75 % de la plage de mesure
- Répétabilité : 0,5 % de la plage de mesure
- Coefficient de température : - 0,1 % de la plage de mesure/°C
- Tolérance de pression d'alimentation : - 0,3 % de la plage de mesure / 0,1 bar
- Débit - min. 80 l/min (ANR) (SUP = 1,4 bar) min. 200 l/min (ANR) (SUP = 4 bar)
- Consommation d'air comprimé - min. 5 l/min (ANR) (SUP = 1,4 bar) / min. 11 l/min (ANR) (SUP = 4 bar)
- Température ambiante et du fluide : de -20 à 80 °C (T5) / de -20 à 60 °C (T6)
- Directive ATEX - Catégorie 2 de la directive ATEX, conception à sécurité intrinsèque
- Conception antidéflagrante - conception ATEX à sécurité intrinsèque (II 2G Ex h ib IICT5/T6 Gb)
- Paramètres ATEX de protection contre les explosions à sécurité intrinsèque (circuit électrique) - Ui ≤ 28 V, Ii ≤ 125 mA, Pi ≤ 1,2 W, Ci ≤ 0 nF, Li ≤ 0 mH
- Indice de protection du boîtier extérieur - JISF8007, IP65 (conforme à la norme CEI Pub. 60529)
- Raccordement à l'air comprimé - Rc 1/4" filetage femelle
- Raccordement électrique - filetage femelle G 1/2"
- Longueur : 198 mm + levier pivotant de 150 mm
- Largeur : 147 mm
- Profondeur : 100 mm
- Poids : 2,4 kg
