Domaine d'utilisation
- Les unités d'entretien combinées à commande inversée sont utilisées pour le traitement et la régulation de l'air comprimé dans les installations et systèmes pneumatiques. Elles servent à filtrer l'air comprimé, à régler la Pression de service souhaitée et à doser l'ajout d'huile de lubrification.
- Les domaines d'application typiques sont les machines, outils et systèmes de commande pneumatiques dans l'industrie, l'artisanat et les ateliers.

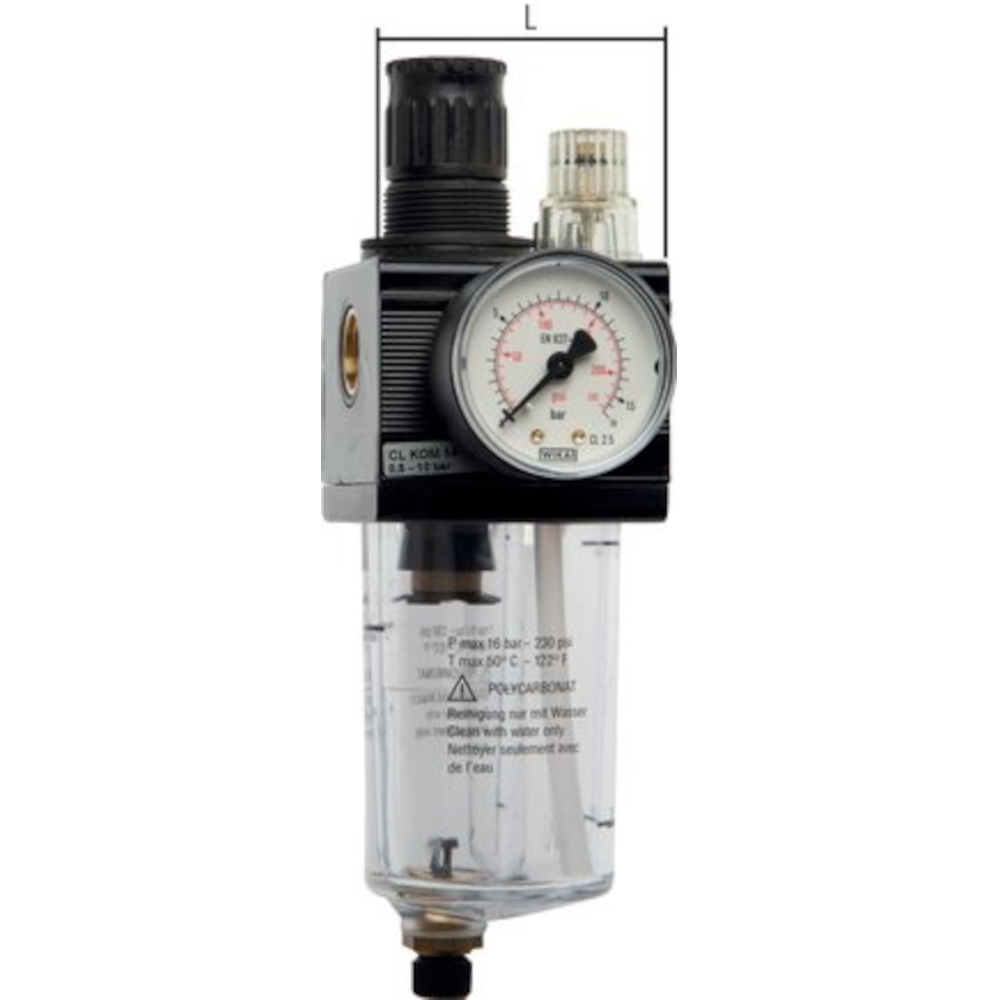

- Les unités d'entretien combinées à commande inversée regroupent un filtre, un régulateur de pression et un lubrificateur dans un appareil compact.
- Le réservoir d'huile est intégré dans le boîtier du filtre pour un gain de place.
- Boîtier - zinc moulé sous pression
- Joints - NBR
- Réservoir en plastique - polycarbonate
- Cartouche filtrante - bronze fritté
- Plage de température du réservoir en plastique : de 0 °C à +50 °C
- Plage de température du boîtier métallique : de 0 °C à +90 °C
- Pression d'entrée du réservoir en plastique - 16 bars
- Pression d'entrée du réservoir métallique - 25 bars
- Capacité utile du réservoir : filtre 25 cm³, lubrificateur 75 cm³
- Taille des pores du filtre - standard 40 µm
- Manomètre - Ø 50 mm
- Options : réservoir métallique avec indicateur de niveau (récipient collecteur en métal/verre), panier de protection, modèle semi-automatique (0,5 à 25/16 bars), modèle encastrable (1 à 12 bars), modèle en saillie (4 à 16 bars), verrouillable
