Domaine d'utilisation
- Le vérin compact CDQ2ATF-DCMZ est utilisé dans les techniques d'emballage et de montage qui exigent des mouvements silencieux et à faible usure.
- Il convient aux tâches nécessitant des cycles de commutation fréquents et des positions finales régulières.
- Les applications typiques sont les systèmes de manutention et de positionnement.

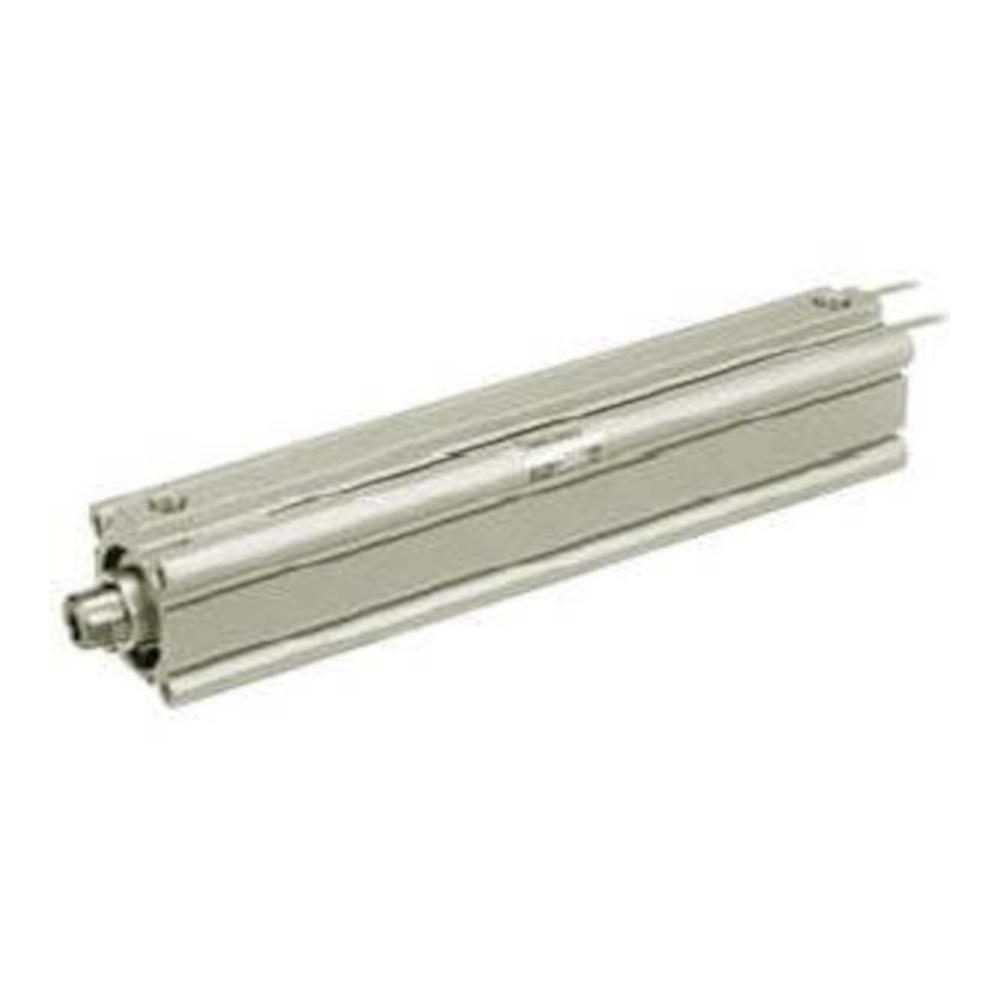

- Le vérin compact à double effet CDQ2ATF-DCMZ avec filetage extérieur, amortissement élastique et alésage fileté des deux côtés offre des mouvements précis et amortis.
- Le filetage extérieur facilite le montage sur des éléments mobiles, tandis que les trous filetés garantissent une fixation sûre.
- L'amortissement réduit les chocs et prolonge la durée de vie.
- Matériau du boîtier - alliage d'aluminium, anodisé dur
- Matériau du piston - alliage d'aluminium
- Matériau de la tige de piston - acier chromé dur
- Matériau de la tête de cylindre - alliage d'aluminium anodisé (piston Ø 32 et 40 mm) / fonte d'aluminium chromatée, laquée (piston Ø 50 à 100 mm)
- Amortissement - uréthane
- Matériau des joints - NBR
- Mode d'action - double effet, tige de piston standard
- Fluide - Air comprimé
- Type de montage - Trou fileté des deux côtés
- Pression d'essai - 15 bar
- Pression de service max. - 10 bars
- Pression de service min. - 0,5 bar
- Température ambiante et température du fluide - Sans générateur de signaux -10 à 70 °C (non gelé) / Avec générateur de signaux -10 à 60 °C (non gelé)
- Graisse lubrifiante - Non nécessaire (lubrification à vie)
- Amortissement - amortissement élastique
- Vitesse du piston : 50 à 500 mm/s
- Raccordement pneumatique - G 1/8 " à 3/8"
- Filetage de la tige de piston - filetage extérieur M8 x 1,25 à M26 x 1,5
- Énergie cinétique admissible : 0,29 à 4,54 J
- Ø du piston - 32 à 100 mm
- Course - 125 à 300 mm
- Largeur - 49,5 à 123,5 mm
- Hauteur - 45 à 117 mm
- Longueur - 209 à 429 mm
- Poids : 769 à 7425 g
