Domaine d'utilisation
- Le vérin compact CDQ2BTF-DCMZ est utilisé dans les systèmes d'automatisation et les installations d'emballage où un fonctionnement silencieux et une usure réduite sont requis.
- L'amortissement élastique protège les composants et augmente la sécurité du processus.
- Il est généralement utilisé dans les unités de manutention, de serrage et de positionnement.

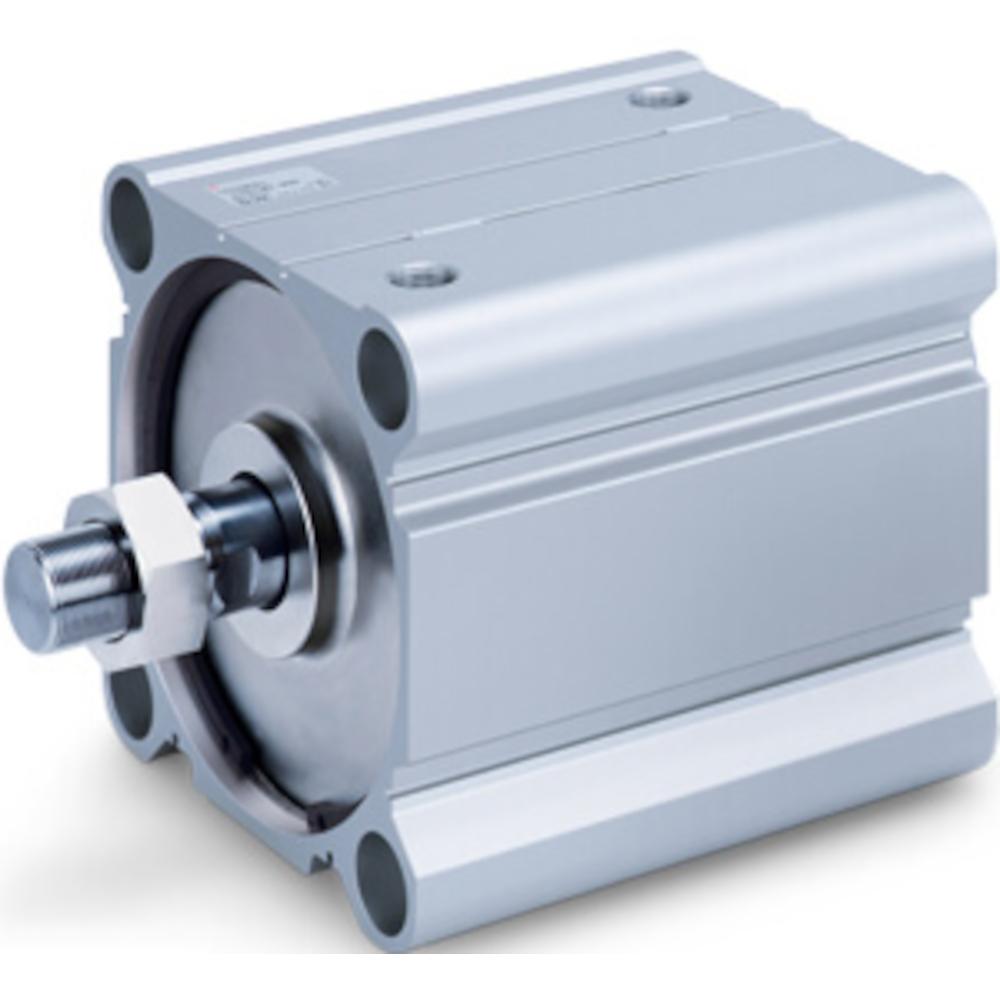

- Le vérin compact à double effet CDQ2BTF-DCMZ avec filetage extérieur, amortissement élastique et alésage traversant allie un fonctionnement précis à un mouvement amorti.
- Le filetage extérieur permet une fixation stable des pièces mobiles, tandis que l'alésage traversant facilite le montage.
- Le boîtier en aluminium garantit une fiabilité élevée et une longue durée de vie.
- Matériau du boîtier - alliage d'aluminium, anodisé dur
- Matériau du piston - alliage d'aluminium
- Matériau de la tige de piston - acier chromé dur
- Matériau de la tête de cylindre - acier nickelé
- Amortissement - uréthane
- Matériau des joints - NBR
- Mode d'action - double effet, tige de piston standard
- Fluide - Air comprimé
- Type de montage - Alésage traversant (standard)
- Pression d'essai - 15 bars (Ø du piston jusqu'à 160 mm) / 10,5 bars (Ø du piston 180 et 200 mm)
- Pression de service max. - 10 bars (Ø du piston jusqu'à 160 mm) / 7 bars (Ø du piston 180 et 200 mm)
- Pression de service min. - 0,5 bar
- Température ambiante et température du fluide - Sans générateur de signaux : -10 à 70 °C (sans gel) / Avec générateur de signaux : -10 à 60 °C (sans gel)
- Graisse lubrifiante - Non nécessaire (lubrification à vie)
- Amortissement - amortissement élastique
- Vitesse du piston - 50 à 500 mm/s (Ø du piston jusqu'à 160 mm) / 20 à 400 mm/s (Ø du piston 180 et 200 mm)
- Raccordement pneumatique - G 3/8" ou 1/2"
- Filetage de la tige de piston - filetage extérieur M30 x 1,5 ou M36 x 1,5
- Énergie cinétique admissible : 7,4 à 12,4 J
- Ø du piston - 125 à 200 mm
- Course - 10 à 300 mm
- Largeur - 153 à 226 mm
- Hauteur - 142 à 226 mm
- Longueur - 151 à 473 mm
- Poids : 5,77 à 27,81 kg
