Domaine d'utilisation
- Le vérin compact CDQ2WA-DZ est utilisé dans les systèmes de fabrication et de manutention qui exigent un mouvement précis et bilatéral.
- Grâce à sa fixation stable, il convient à une utilisation dans les unités de serrage et de guidage.
- Le modèle sans amortissement permet des cadences élevées avec des courses courtes.

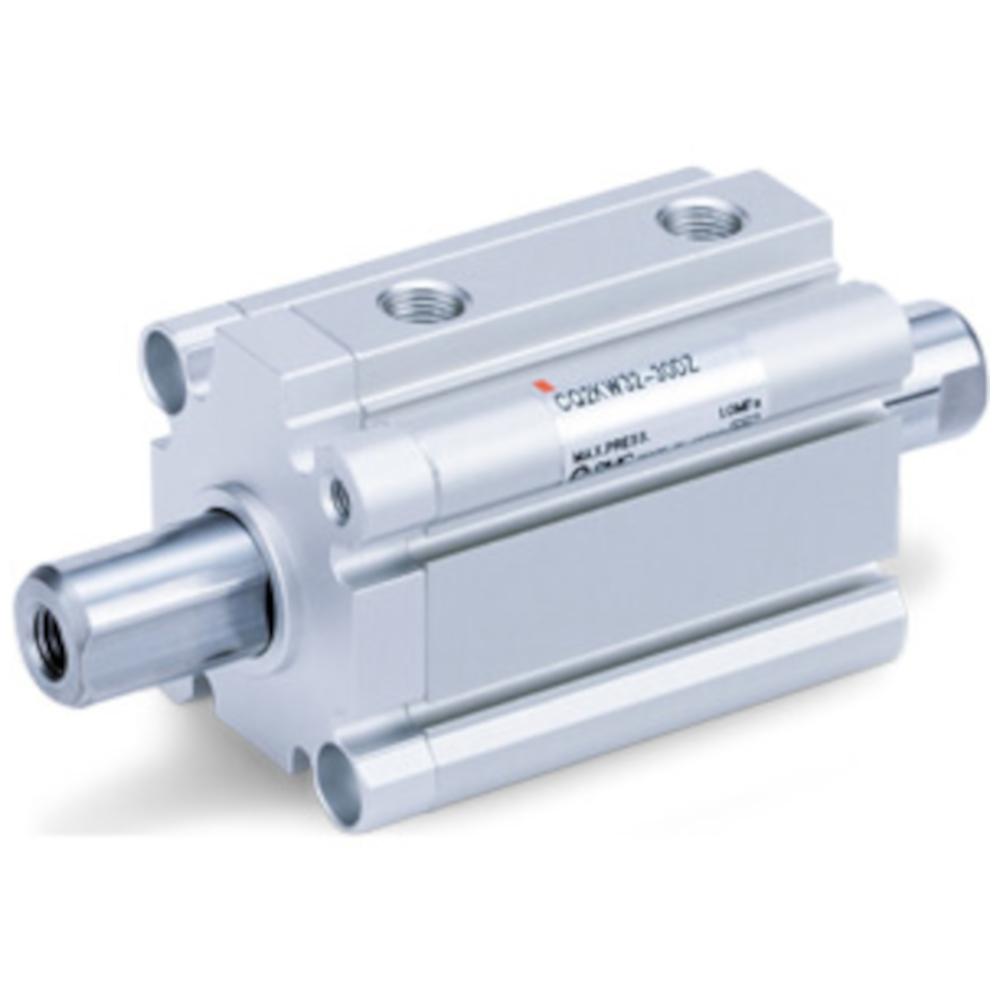

- Le vérin compact à double effet CDQ2WA-DZ avec tige de piston traversante, filetage intérieur et alésage fileté des deux côtés offre une grande stabilité et un guidage précis des mouvements.
- La tige de piston traversante assure une transmission uniforme de la force des deux côtés.
- Le filetage femelle facilite la fixation des pièces rapportées, tandis que les trous filetés permettent un montage sûr et résistant aux vibrations.
- Sans amortissement, le vérin est conçu pour des mouvements rapides avec transmission directe de la force.
- Matériau du boîtier - alliage d'aluminium, anodisé dur
- Matériau du piston - alliage d'aluminium
- Matériau de la tige de piston - acier inoxydable
- Matériau de la tête de cylindre - alliage d'aluminium anodisé
- Matériau des racleurs et joints : NBR
- Mode d'action - double effet, tige de piston traversante
- Fluide - Air comprimé
- Type de montage - Trou fileté des deux côtés
- Pression d'essai - 15 bar
- Pression de service max. - 10 bars
- Pression de service min. - 0,7 bar (piston Ø 12 et 16 mm) / 0,5 bar (piston Ø 20 et 25 mm)
- Température ambiante et température du fluide - Sans générateur de signaux : -10 à 70 °C (sans gel) / Avec générateur de signaux : -10 à 60 °C (sans gel)
- Graisse lubrifiante - Non nécessaire (lubrification à vie)
- Amortissement - sans amortissement
- Vitesse du piston : 50 à 500 mm/s
- Raccordement pneumatique - M5 x 0,8
- Filetage de la tige de piston - filetage femelle M3 x 0,5 à M6 x 1,0
- Énergie cinétique admissible : 0,022 à 0,09 J
- Ø du piston - 12 à 25 mm
- Course - 5 à 50 mm
- Largeur / hauteur - 25 à 40 mm
- Longueur - 42,2 à 139 mm
- Poids - 51 à 313 g
