Domaine d'utilisation
- Le vérin compact CDQ2WB-DZ est utilisé dans les systèmes d'automatisation et les installations de montage où des mouvements linéaires des deux côtés sont nécessaires dans un espace réduit.
- Grâce à sa conception compacte, il convient aux unités de serrage, de levage et de positionnement.
- La variante sans amortissement est idéale pour les applications à fréquence élevée et cycles de mouvement courts.

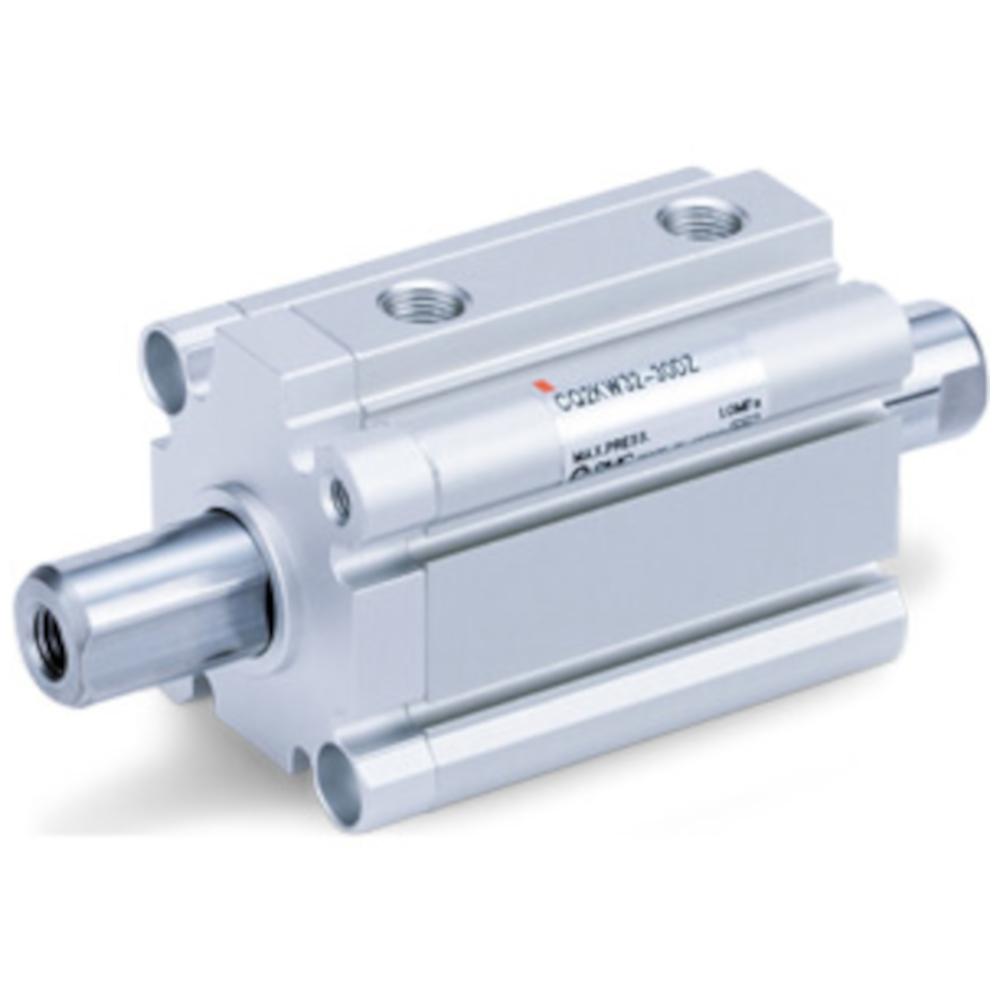

- Le vérin compact à double effet CDQ2WB-DZ avec tige de piston traversante, filetage femelle et alésage traversant offre des mouvements précis avec une répartition uniforme de la force des deux côtés.
- La tige de piston permet un actionnement des deux côtés, tandis que le filetage femelle facilite la fixation des pièces rapportées.
- Le trou traversant permet un montage flexible sur des surfaces planes.
- Le modèle sans amortissement convient pour les courses courtes avec transmission directe de la force.
- Matériau du boîtier - alliage d'aluminium, anodisé dur
- Matériau du piston - alliage d'aluminium
- Matériau de la tige de piston - acier inoxydable
- Matériau de la tête de cylindre - alliage d'aluminium anodisé
- Matériau des racleurs et joints : NBR
- Mode d'action - double effet, tige de piston traversante
- Fluide - Air comprimé
- Type de montage - Alésage traversant (standard)
- Pression d'essai - 15 bar
- Pression de service max. - 10 bars
- Pression de service min. - 0,7 bar (piston Ø 12 et 16 mm) / 0,5 bar (piston Ø 20 et 25 mm)
- Température ambiante et température du fluide - Sans générateur de signaux -10 à 70 °C (non gelé) / Avec générateur de signaux -10 à 60 °C (non gelé)
- Graisse lubrifiante - Non nécessaire (lubrification à vie)
- Amortissement - sans amortissement
- Vitesse du piston : 50 à 500 mm/s
- Raccordement pneumatique - M5 x 0,8
- Filetage de la tige de piston - filetage femelle M3 x 0,5 à M6 x 1,0
- Énergie cinétique admissible : 0,022 à 0,09 J
- Ø du piston - 12 à 25 mm
- Course - 5 à 50 mm
- Largeur - 33 à 52 mm
- Hauteur - 27,5 à 40,5 mm
- Longueur - 49,4 à 149 mm
- Poids : 50 à 310 g
