Domaine d'utilisation
- Le vérin compact CQ2A-DM de SMC est utilisé dans la construction mécanique et les techniques d'automatisation pour les mouvements linéaires.
- Il convient aux tâches de positionnement, d'avance et de manutention dans les systèmes pneumatiques.
- Le modèle à double effet est utilisé lorsqu'un mouvement contrôlé dans les deux sens est nécessaire.

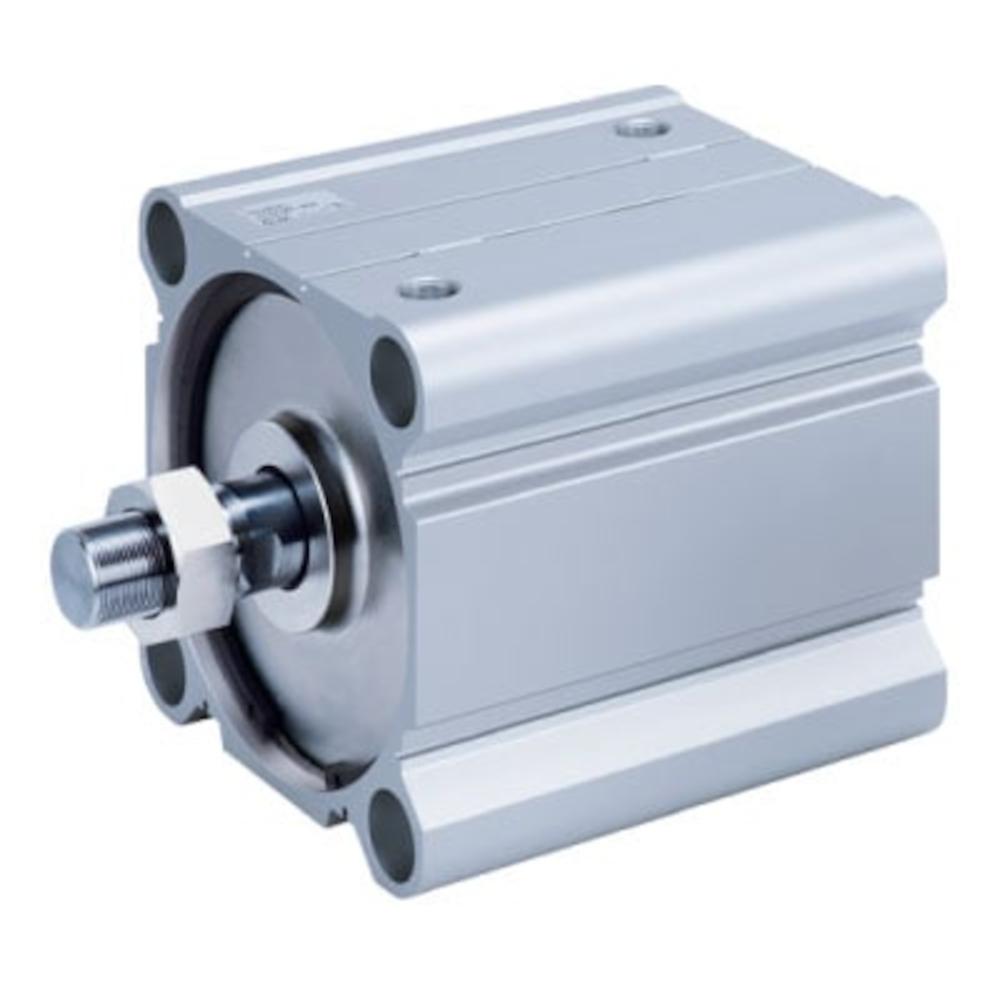

- Le vérin compact CQ2A-DM de SMC est un vérin pneumatique à double effet avec alésage fileté des deux côtés et tige de piston standard.
- L'extrémité de la tige de piston est dotée d'un filetage extérieur.
- Le perçage fileté des deux côtés permet de fixer le vérin de manière solide et sûre à l'aide d'un filetage.
- Matériau du boîtier, du piston et de la tête de cylindre : alliage d'aluminium
- Matériau de la tige de piston : acier inoxydable
- Matériau des joints - NBR
- Fonctionnement - Double effet, tige de piston standard
- Fluide - Air comprimé
- Pression d'essai - 15 bar
- Pression de service max. - 10 bar
- Pression de service min. - 0,7 ou 0,5 bar
- Température ambiante et du fluide : -10 à 70 °C (sans gel)
- Lubrification - Non requise (lubrifié à vie)
- Vitesse du piston : 50 à 500 mm/s
- Amortissement - Sans amortissement
- Énergie cinétique admissible : 0,022 à 0,09 J
- Raccord pneumatique - M5 x 0,8
- Filetage de la tige de piston - Filetage extérieur M5 x 0,8 à M10 x 1,25
- Largeur / Hauteur - 25 à 40 mm
- Longueur : de 36 à 95 mm
- Poids : de 33,5 à 242 g
