Domaine d'utilisation
- Le vérin compact CQ2B-S de SMC est utilisé dans la construction mécanique et les techniques d'automatisation pour des mouvements linéaires simples.
- Il est utilisé pour les applications dans lesquelles la tige de piston doit revenir automatiquement et en toute sécurité en position de repos en cas de coupure d'air comprimé.
- Les applications typiques sont les tâches de serrage, de maintien et de positionnement avec une exigence claire de position finale.

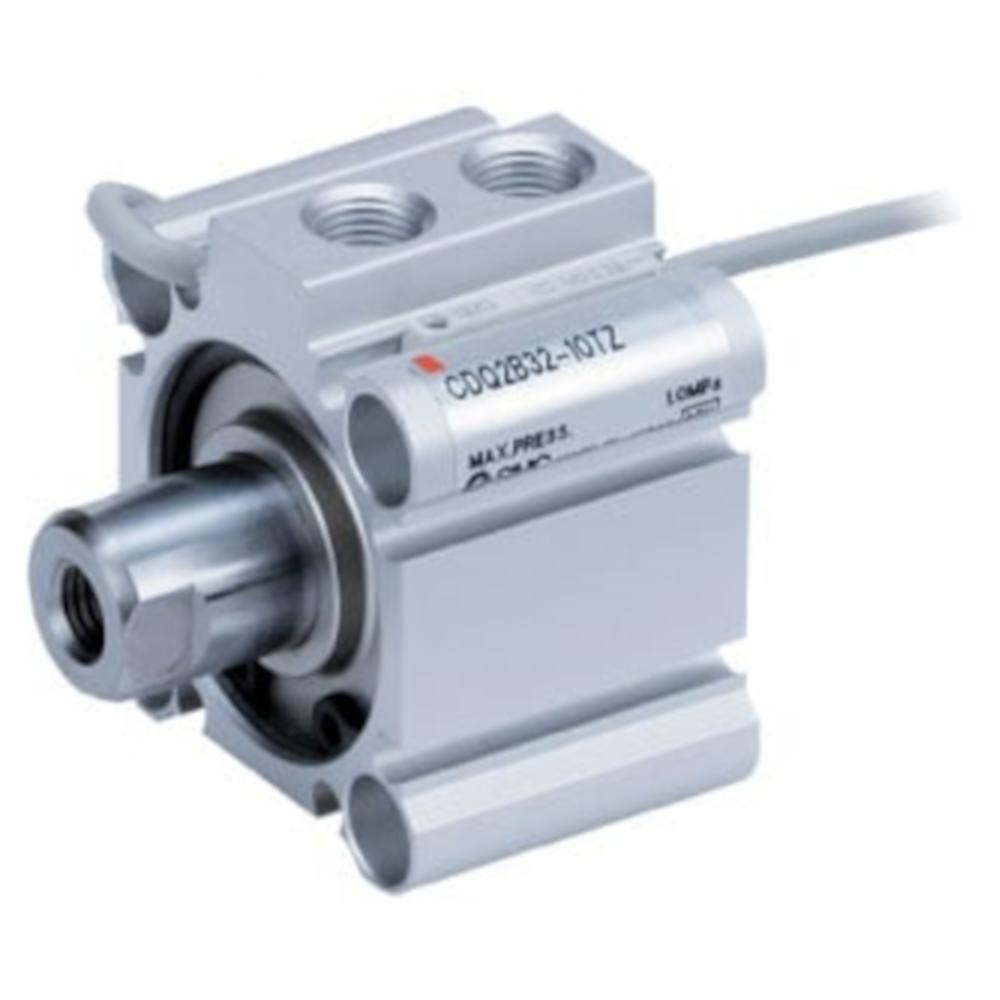

- Le vérin compact CQ2B-S de SMC est un vérin pneumatique à simple effet, à retour par ressort et avec alésage fileté des deux côtés.
- La tige de piston est dotée d'un filetage femelle et permet la fixation directe d'accessoires.
- La conception à simple effet assure une rentrée automatique de la tige de piston grâce à la force du ressort.
- Le modèle de vérin est conçu sans amortissement et est destiné à des mouvements de course clairement définis.
- La série CQ2 se caractérise par une conception compacte pour des applications pneumatiques peu encombrantes.
- Le trou traversant permet un montage direct sur la surface de montage à l'aide de vis traversantes.
- Matériau du corps et du piston : alliage d'aluminium
- Matériau de la tête de vérin : alliage d'aluminium (jusqu'à un diamètre de piston de 40 mm) / fonte d'aluminium (diamètre de piston de 50 mm)
- Matériau de la tige de piston : acier inoxydable (diamètre du piston de 12 à 25 mm) / acier (diamètre du piston de 32 à 50 mm)
- Matériau des joints - NBR
- Fonctionnement - Simple effet, rappel par ressort en position fermée, tige de piston standard
- Fluide - Air comprimé
- Pression d'essai - 15 bar
- Pression de service max. - 10 bar
- Pression de service min. : 1,3 à 2,5 bars
- Température ambiante et du fluide : -10 à 70 °C (sans gel)
- Lubrification - Non requise (lubrifié à vie)
- Vitesse du piston : 50 à 500 mm/s
- Amortissement - Sans amortissement
- Énergie cinétique admissible : 0,022 à 0,46 J
- Raccord pneumatique - M5 x 0,8 / G 1/8" / G 1/4"
- Filetage femelle de la tige de piston - filetage femelle M3 x 0,5 à M10 x 1,25
- Largeur - 25 à 71 mm
- Hauteur - 25 à 64 mm
- Longueur : de 25,5 à 58,5 mm
- Poids : de 29 à 426 g
