Domaine d'utilisation
- Le vérin compact CQ2BTF-DZ de SMC est utilisé dans la construction mécanique et les techniques d'automatisation pour les mouvements linéaires.
- Il convient aux tâches de positionnement, d'avance et de manutention dans les systèmes pneumatiques.
- Le modèle à double effet est utilisé lorsqu'un mouvement contrôlé dans les deux sens est nécessaire.

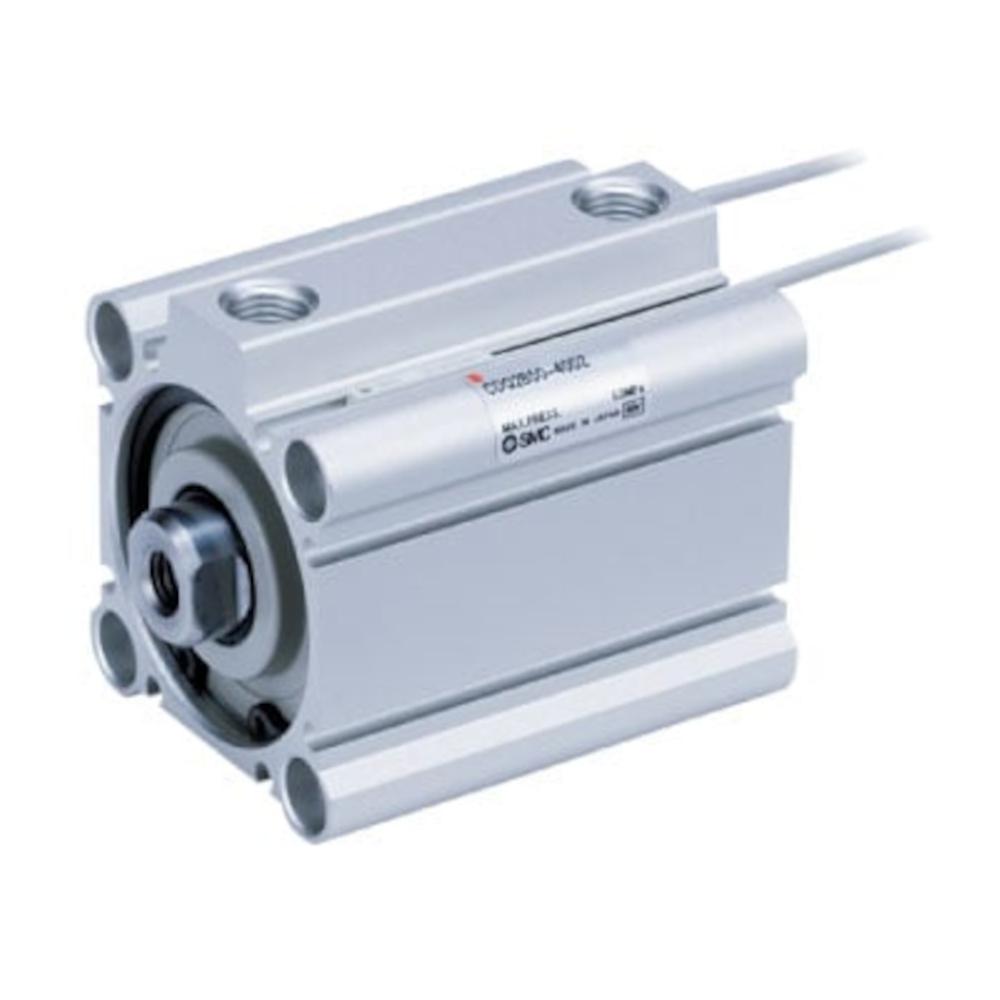

- Le vérin compact CQ2BTF-DZ de SMC est un vérin pneumatique à double effet avec alésage traversant et tige de piston standard.
- L'extrémité de la tige de piston est dotée d'un filetage femelle.
- Le trou traversant permet un montage direct sur la surface de montage à l'aide de vis traversantes.
- Matériau du corps et du piston : alliage d'aluminium
- Matériau de la tête de vérin : alliage d'aluminium (jusqu'à un diamètre de piston de 40 mm) / fonte d'aluminium (à partir d'un diamètre de piston de 50 mm)
- Matériau de la tige de piston : acier
- Matériau des joints - NBR
- Fonctionnement - Double effet, tige de piston standard
- Fluide - Air comprimé
- Pression d'essai - 15 bar
- Pression de service max. - 10 bar
- Pression de service min. - 0,5 bar
- Température ambiante et du fluide : -10 à 70 °C (sans gel)
- Lubrification - Non requise (lubrifié à vie)
- Vitesse du piston : 50 à 500 mm/s
- Amortissement - Sans amortissement
- Énergie cinétique admissible : 0,15 à 2,27 J
- Raccord pneumatique - M5 x 0,8 ou G 1/8" à 3/8"
- Filetage de la tige de piston - filetage femelle M8 x 1,25 à M20 x 2,5
- Largeur - 49,5 à 123,5 mm
- Hauteur - 45 à 117 mm
- Longueur - 35 à 175 mm
- Poids : de 125 à 3 391 g
