Domaine d'utilisation
- Le vérin compact CQ2KB-DM de SMC est utilisé dans la construction mécanique et les techniques d'automatisation pour les tâches de déplacement linéaire.
- Il convient aux applications nécessitant une transmission de force sans torsion.
- Le modèle à double effet est utilisé lorsqu'un mouvement contrôlé dans les deux sens est nécessaire.

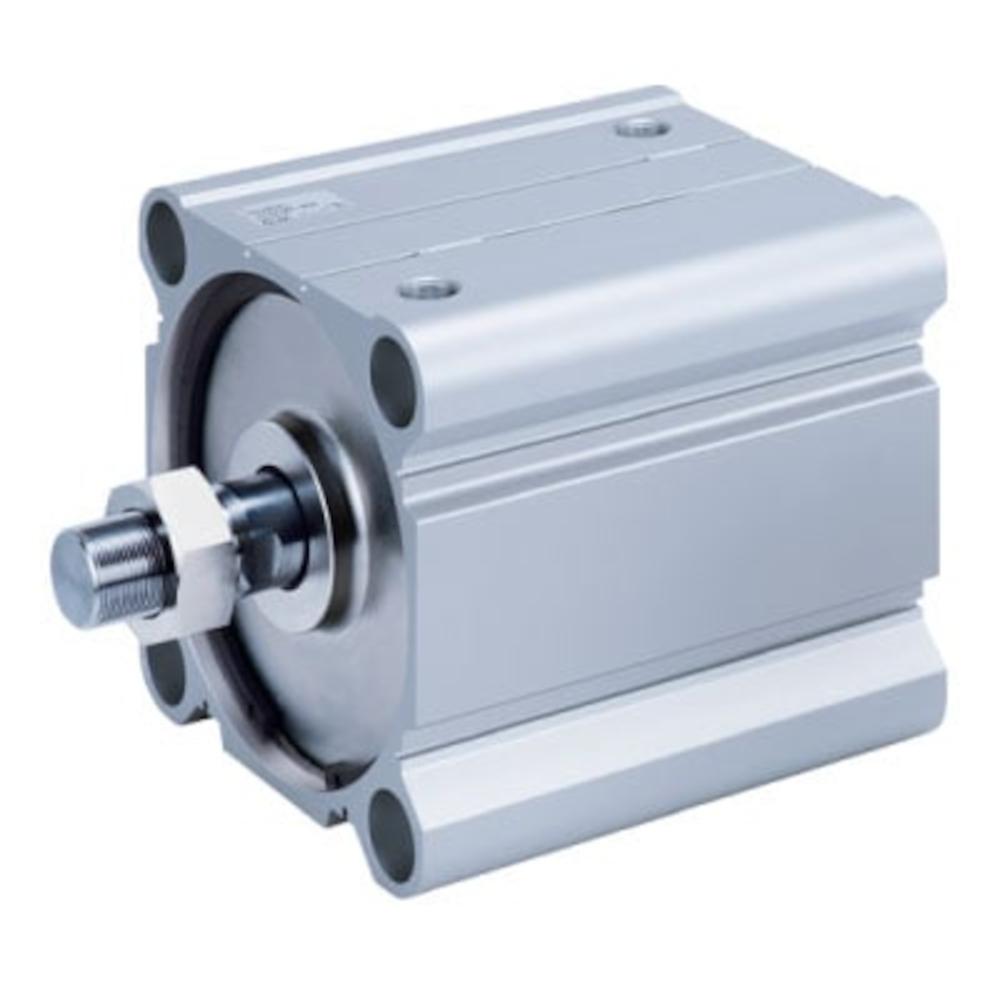

- Le vérin compact CQ2KB-DM de SMC est un vérin pneumatique à double effet avec alésage traversant et tige de piston anti-rotation.
- La tige de piston anti-rotation empêche toute rotation et permet un mouvement linéaire précis.
- L'extrémité de la tige de piston est dotée d'un filetage extérieur.
- Le vérin est un modèle dépourvu d'amortissement et conçu comme une série compacte pour les applications pneumatiques.
- Le trou traversant permet un montage direct sur la surface de montage à l'aide de vis traversantes.
- Matériau du corps et du piston : alliage d'aluminium
- Matériau de la tête de cylindre : laiton (diamètre du piston : 12 mm) / alliage d'aluminium (diamètre du piston : 16 à 25 mm)
- Matériau de la tige de piston : acier inoxydable
- Matériau des joints - NBR
- Fonctionnement - Double effet, tige de piston anti-rotation
- Fluide - Air comprimé
- Pression d'essai - 15 bar
- Pression de service max. - 10 bar
- Pression de service minimale : 0,7 bar ou 0,5 bar
- Température ambiante et du fluide : -10 à 70 °C (sans gel)
- Lubrification - Non requise (lubrifié à vie)
- Vitesse du piston : 50 à 500 mm/s
- Amortissement - Sans amortissement
- Énergie cinétique admissible : 0,022 à 0,09 J
- Tolérance de torsion de la tige de piston - ±2° (diamètre du piston 12 mm) / ±1° (diamètre du piston 16 à 25 mm)
- Raccord pneumatique - M5 x 0,8
- Filetage de la tige de piston - Filetage extérieur M5 x 0,8 à M10 x 1,25
- Largeur / Hauteur - 25 à 40 mm
- Longueur - 41 à 103 mm
- Poids : de 62,5 à 292 g
