N° d'article:
206402827366
Type
| Diamètre du piston | 20 mm |
| Course | 5 mm |
| Référence | 02827366 |

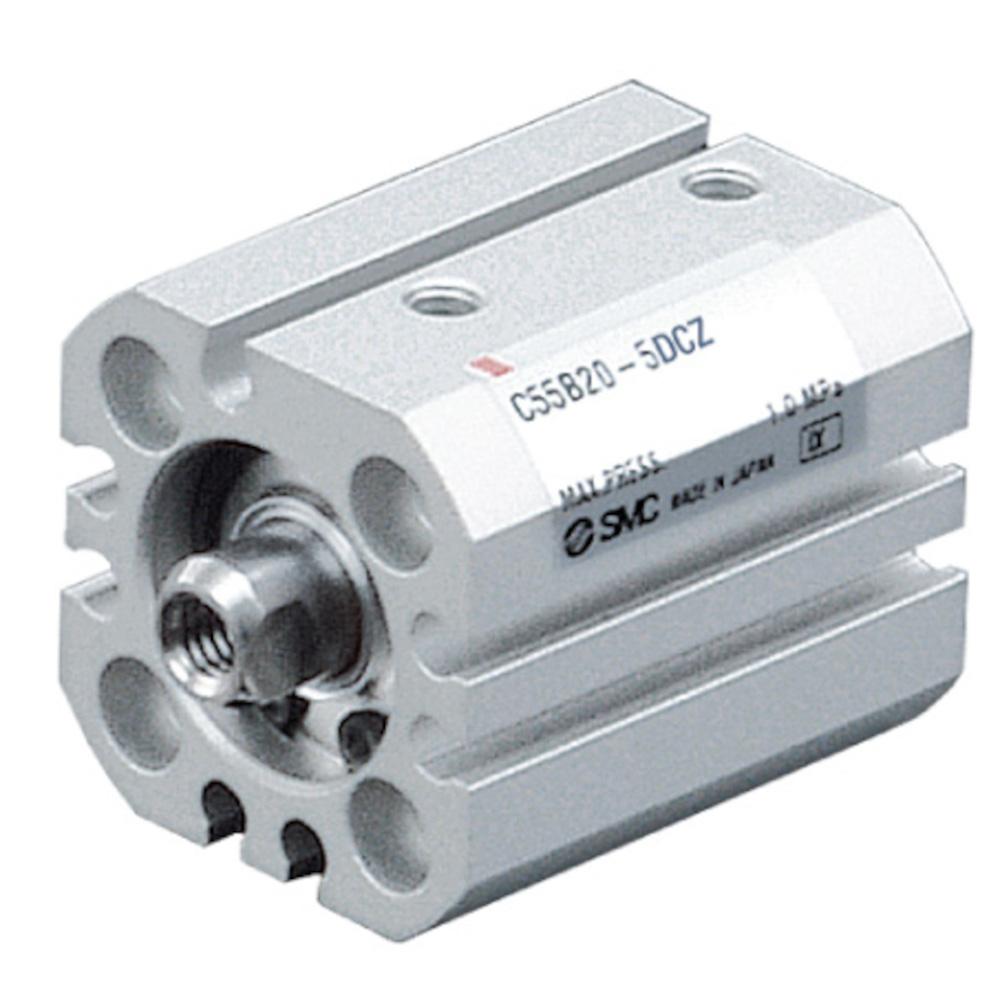

| Type | C55B20-5DCZ |
Domaine d'utilisation
- Le vérin compact C55 de SMC est adapté aux applications de mouvement linéaire dans la construction générale de machines et d'installations.
- Il est utilisé, par exemple, dans les installations d'automatisation, les équipements de montage, les systèmes de manutention et les machines d'emballage pour pousser, serrer, positionner ou acheminer des pièces.
- Le modèle sans aimant est idéal lorsqu'aucune détection de la position du piston via un capteur de signal n'est nécessaire.

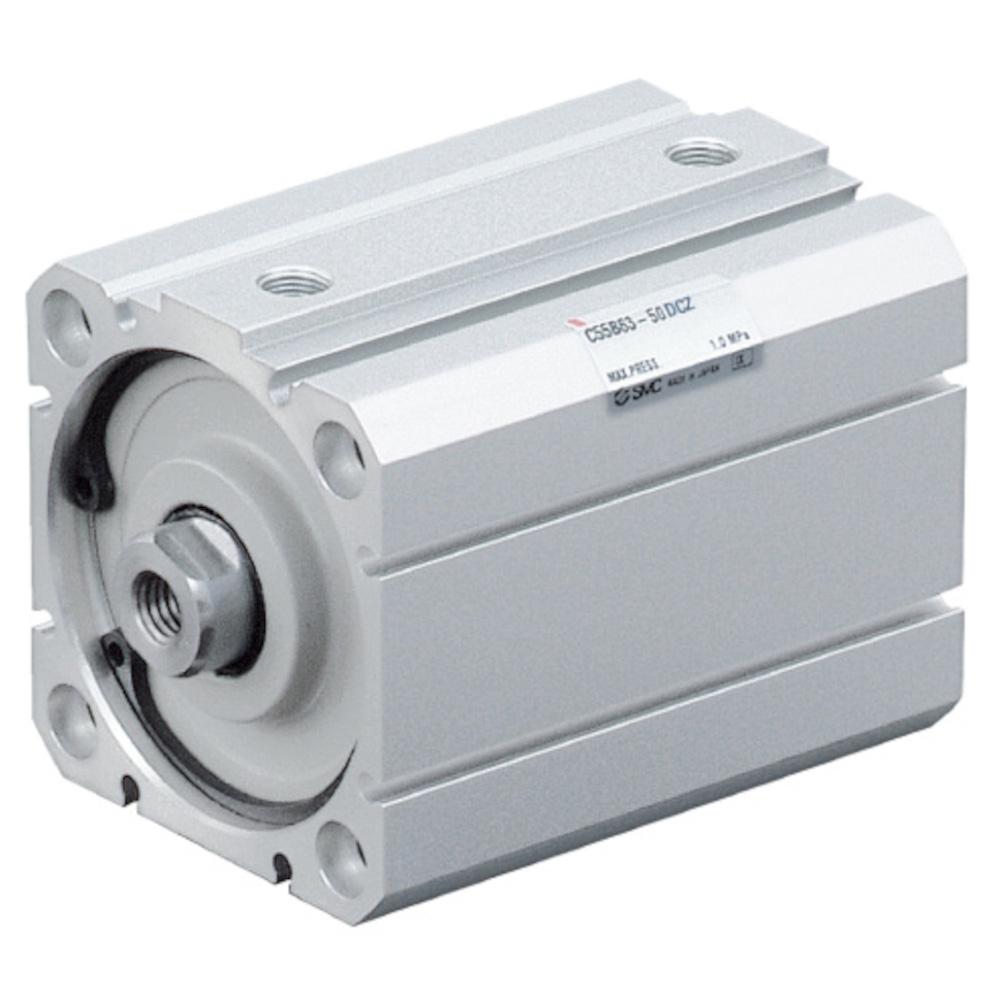

- Le vérin compact SMC ISO C55 est un vérin pneumatique à double effet doté d'une tige de piston unilatérale avec filetage femelle.
- Sa conception compacte conforme à la norme ISO 21287 permet une utilisation dans des espaces restreints et offre de nombreuses possibilités de montage.
- Le vérin est équipé d'un amortissement élastique des deux côtés et est lubrifié à vie, ce qui rend tout graissage ultérieur inutile.
- Le modèle C55 ne dispose pas d'un aimant intégré pour la détection du capteur de signal.
- Matériau du tube du vérin : alliage d'aluminium, anodisé dur
- Matériau du piston : alliage d'aluminium
- Matériau de la tige de piston : acier inoxydable, chromé dur (Ø 20 et 25 mm) ou acier au carbone, chromé dur (à partir de Ø 32 mm)
- Matériau de la tête de vérin : alliage d'aluminium anodisé (Ø 20 à 40 mm) ou alliage d'aluminium moulé sous pression, peint après chromatation (Ø 50 à 100 mm)
- Matériau des joints : NBR
- Modèle - Vérin pneumatique (lubrifié à vie)
- Fonctionnement - Double effet ; tige de piston unilatérale
- Fluide : air comprimé
- Pression d'essai : 15 bars
- Pression de service max. : 10 bars
- Pression de service minimale : 0,5 bar (Ø 20 à 63 mm) ou 0,3 bar (Ø 80 et 100 mm)
- Température ambiante et du fluide : de -10 à 70 °C (sans gel)
- Lubrification - Non nécessaire (lubrifié à vie)
- Vitesse du piston : de 50 à 500 mm/s (Ø 20 à 63 mm) ou de 50 à 300 mm/s (Ø 80 et 100 mm)
- Amortissement - Amortissement élastique des deux côtés
- Raccordement pneumatique - 2x M5 x 0,8 (Ø 20 et 25 mm) ou G 1/8" (Ø 32 à 100 mm)
- Filetage de la tige de piston - filetage femelle de M6 x 1,0 à M12 x 1,75
- Largeur : de 36 à 113,5 mm
- Hauteur : de 36 à 111 mm
- Longueur : de 48 à 380,5 mm
- Poids : de 111 à 6 321 g
