Domaine d'utilisation
- Le vérin miniature CJP2B-D de SMC est destiné à être utilisé dans l'industrie manufacturière et dans le domaine de l'automatisation.
- Il est utilisé pour les mouvements linéaires pneumatiques, par exemple pour le serrage, le poussage, la préhension ou l'arrêt dans des machines et des dispositifs compacts.

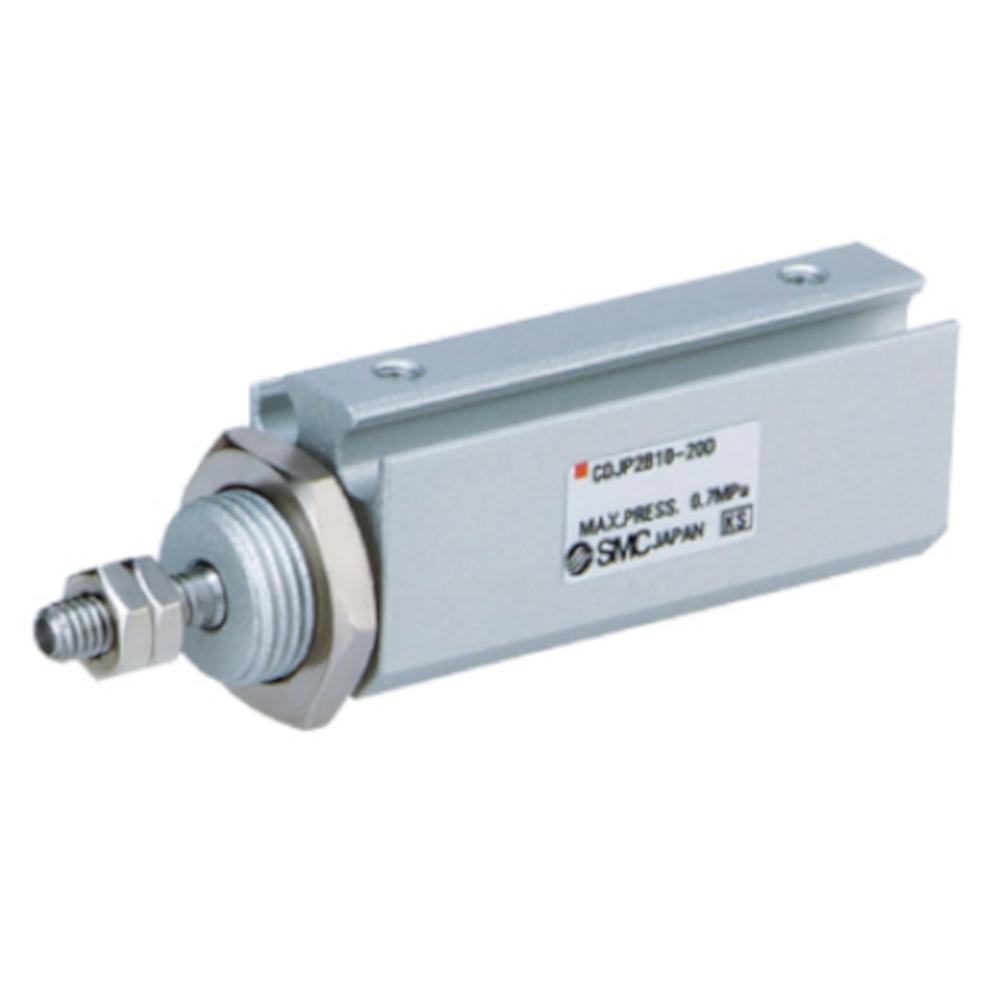

- Le vérin miniature CJP2B-D de SMC est un vérin pneumatique à double effet avec tige de piston unilatérale et amortissement élastique.
- Le boîtier est désormais en aluminium au lieu de laiton, ce qui a permis de réduire considérablement son poids.
- La longueur totale du vérin a été réduite, ce qui rend le produit extrêmement compact.
- Les disques amortisseurs garantissent un fonctionnement silencieux et une durée de vie prolongée (jusqu'à 5 millions de cycles).
- Le vérin est lubrifié à vie et disponible dans différents modèles pour un fonctionnement fiable dans les applications pneumatiques.
- Le modèle avec filetage M est particulièrement adapté lorsque des pièces doivent être vissées de manière sûre à l'extrémité de la tige de piston.
- Matériau du boîtier : alliage d'aluminium, anodisé dur
- Matériau de la tige de piston : acier inoxydable
- Matériau d'amortissement : caoutchouc uréthane
- Matériau des racleurs et des joints : NBR
- Fonctionnement - double effet
- Pression de service max. - 7 bar
- Pression de service min. : 0,6 à 1,5 bar
- Pression d'essai - 10,5 bar
- Température ambiante et du fluide : -10 à 70 °C (sans gel)
- Lubrification - lubrifié à vie
- Tolérance de course : ±1,0
- Tolérance de filetage - Classe JIS 2
- Type d'extrémité de tige de piston - Filetage extérieur
- Vitesse du piston : 10 à 500 mm/s
- Amortissement - amortissement élastique
- Montage - Modèle de base
- Raccord pneumatique - M3 ou M5
- Filetage de la tige de piston - M2 à M5
- Largeur - 14 à 20 mm
- Hauteur - 14,5 à 24,5 mm
- Longueur : de 34 à 88,5 mm
- Poids : de 11 à 71 g
