Domaine d'utilisation

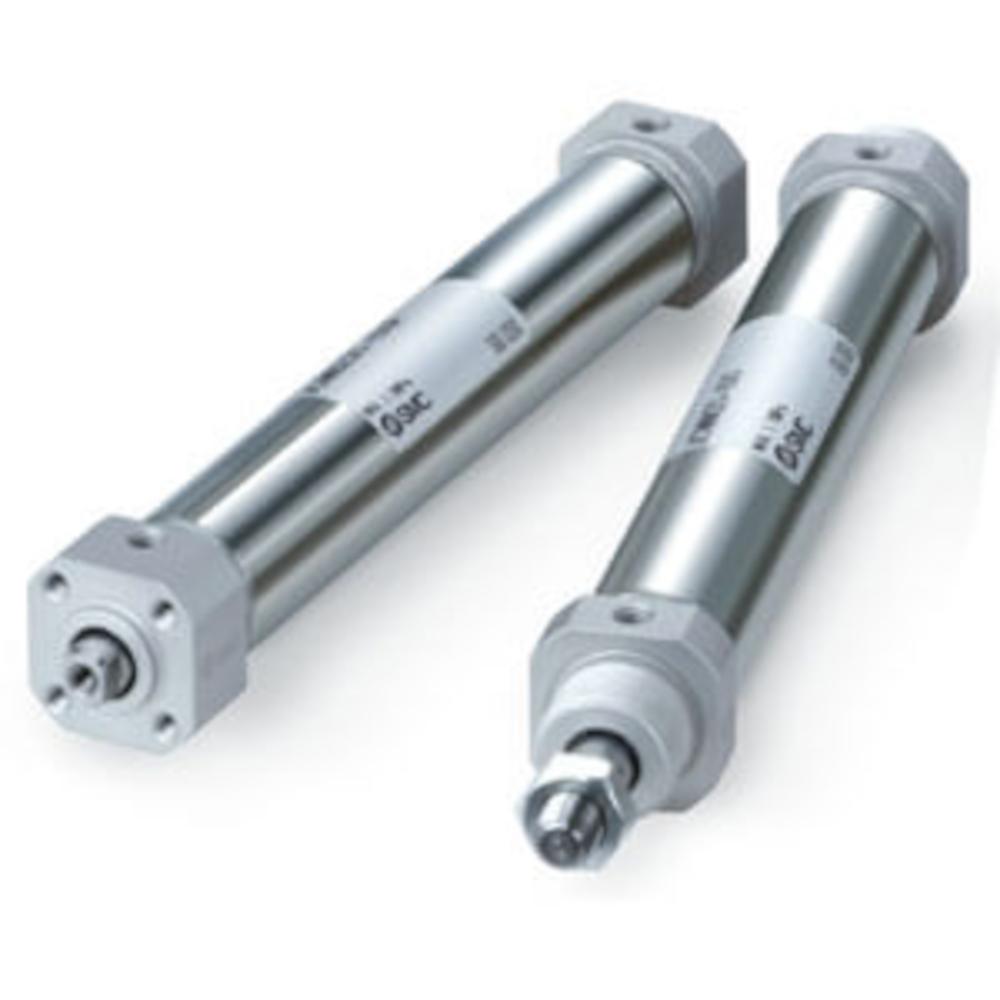

- Le vérin pneumatique SMC JCDM est utilisé dans l'industrie manufacturière et les technologies d'automatisation.
- Il sert à générer des mouvements linéaires dans les applications pneumatiques.
- L'anneau magnétique intégré permet de détecter la position du piston à l'aide de capteurs appropriés.
- Le vérin rond est adapté aux machines et installations nécessitant des formes compactes.
- Le vérin pneumatique SMC JCDM est à double effet et équipé d'une tige de piston standard et d'un anneau magnétique intégré.
- Il est doté d'un filetage extérieur au niveau de la tige de piston ainsi que d'un filetage femelle au niveau de la tête de vérin pour un montage direct.
- Sa conception compacte permet d'obtenir une longueur totale réduite par rapport à la série précédente.
- Leur faible poids permet une conception de machine compacte et légère.
- Modèle - pneumatique
- Mode de fonctionnement - Double effet, tige de piston unilatérale
- Fluide : air comprimé
- Pression d'essai : 10 bars
- Pression de service max. : 7 bar
- Pression de service min. : 0,5 bar
- Température ambiante et du fluide : de - 5 à 60 °C (sans gel)
- Lubrification - non nécessaire (lubrifié à vie)
- Vitesse du piston : de 50 à 500 mm/s
- Amortissement - amortissement élastique
- Montage - Montage direct, version de base (filetage femelle sur la tête du vérin)
- Énergie cinétique admissible : de 0,11 à 0,52 J
- Diamètre du piston : de 20 à 40 mm
- Course : de 25 à 300 mm
- Raccord pneumatique - M5
- Filetage de la tige de piston - filetage extérieur M8 x 1,25 à M14 x 1,5
- Filetage femelle pour le montage sur la tête de vérin - M4 x 0,7, profondeur 7 mm à M6 x 1, profondeur 10 mm
- Longueur : de 92,5 à 386,5 mm
- Hauteur / Largeur - 24 à 42,5 mm
- Poids : de 100 à 900 g
